RK3399 Linux Manual
编译Linux+QT
安装依赖包
使用如下命令安装所需的软件包：
sudo apt-get update
sudo apt-get install git-core gnupg flex bison gperf libsdl1.2-dev libwxgtk3.0-dev build-essential zip curl zlib1g-dev gcc-multilib g++-multilib genromfs libc6-dev-i386 libncurses5-dev x11proto-core-dev libx11-dev ccache libgl1-mesa-dev libxml2-utils xsltproc unzip gperf lsb-core lib32z1-dev lib32ncurses5-dev lzop
编译uboot
说明：QT系统使用的uboot与内核与安卓完全相同，如果编译过android的uboot和内核，则本小节步骤可以省略。
在android源码目录下执行如下命令编译uboot，编译完成后映像文件RK3399MiniLoaderAll_V1.05.bin（因版本不同，名称不一定相同）以及uboot.img会释放到out/release目录。
./mk.sh -u
编译android内核
说明：QT系统使用的uboot与内核与安卓完全相同，如果编译过android的uboot和内核，则本小节步骤可以省略。
在android源码目录下执行如下命令编译linux内核，编译完成后映像文件kernel.img、resource.img会释放到out/release目录。
./mk.sh -k
编译文件系统
在android源码目录下执行如下命令编译linux映像文件，编译完成后linux映像文件linux-rootfs.img会释放到out/release目录。
./mk.sh -b

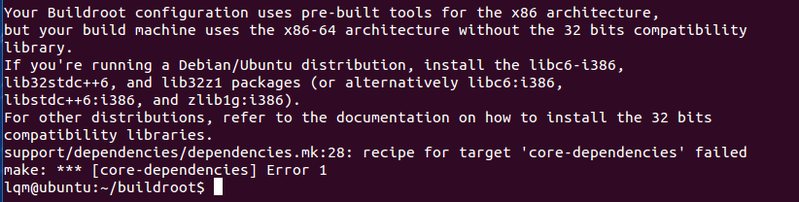

在执行./mk.sh -b编译buildroot时，默认编译会少一些插件或库，会弹出一些错误信息。
该提示信息表明编译需要git包，执行如下指令安装：
sudo apt-get install git
该提示表明标准的C++库没有安装，执行如下指令安装：
sudo apt-get install lib32stdc++-4.9-dev

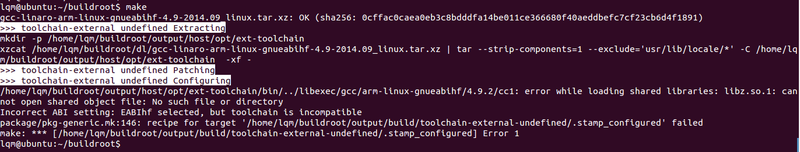

该提示表明缺少libz库，执行如下指令安装：
sudo apt-get install lib32z1
再执行./mk.sh -b指令即可正常编译了。编译完成后，最终打包好的文件系统linux-rootfs.img存放在out/release目录下。它包含了QT5.6的标准库，以及一些常用的QT示例。
生成update-linux.img文件系统
在android源码目录下执行如下命令生成单一android映像文件update-linux.img：
./mk.sh -U
update-linux.img为整个QT系统升级文件的单一映像，包括了uboot，内核，文件系统等。注意，生成update-linux.img的先决条件是已经成功编译了uboot，内核和linux文件系统，缺一不可。
烧写linux QT映像
Windows下烧写映像文件
驱动安装

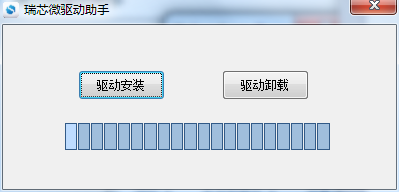

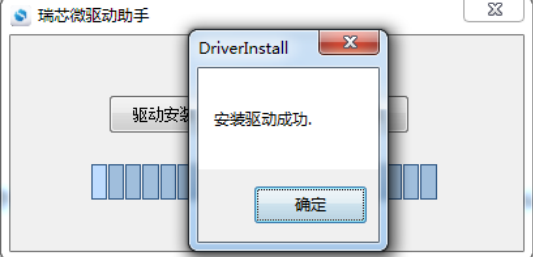

解压光盘tools\x3399烧写工具\windows目录下的DriverAssitant_v4.5.zip文件，打开“DriverInstall.exe”，点击“驱动安装”，提示安装驱动成功即可。
注意事项：
1.目前支持的操作系统包括：XP,Win7_32,Win7_64,Win8_32,Win8_64。
2.XP系统在驱动安装完后，若还提示“发现新设备”， 安装驱动时选择“自动安装”。
3.若之前已经安装过老版本驱动，请先点击“驱动卸载”后再进行“驱动安装”。
生成统一固件update-linux.img
我们已经在mk脚本中集成了生成统一固件的方法，在编译linux文件系统时(./mk.sh -b -U)，会自动生成update-android.img，并释放到out/release目录。
烧录固件update-linux.img

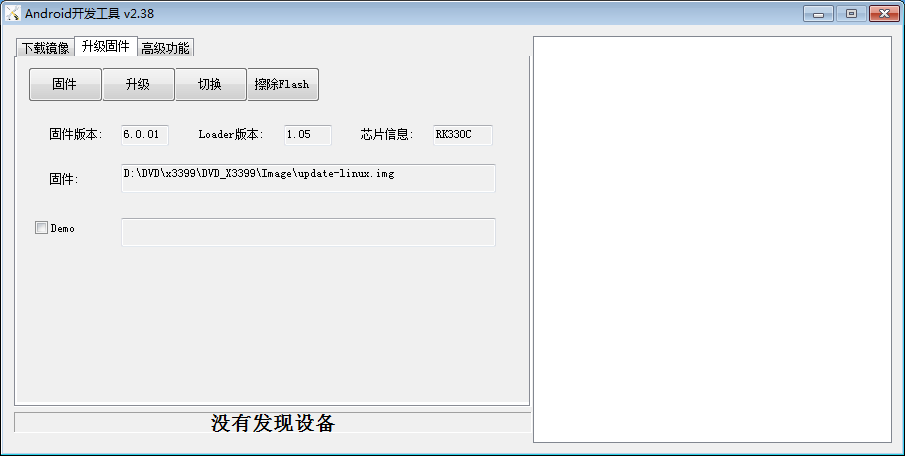

解压光盘tools\x3399烧写工具\windows目录下的AndroidTool_Release_v2.38.zip文件，得到AndroidTool_Release_v2.38文件夹，打开AndroidTool.exe，选择“升级固件”选项卡，点击“固件”，在弹出窗口中选择已经生成的update-linux.img文件，如下图所示。
工具配置好后，插上开发板的TypeC线、串口线以及5V DC电源线，按下RECOVERY(VOL+)键不放的同时，长按POWER键开机，在串口终端会有如下打印：

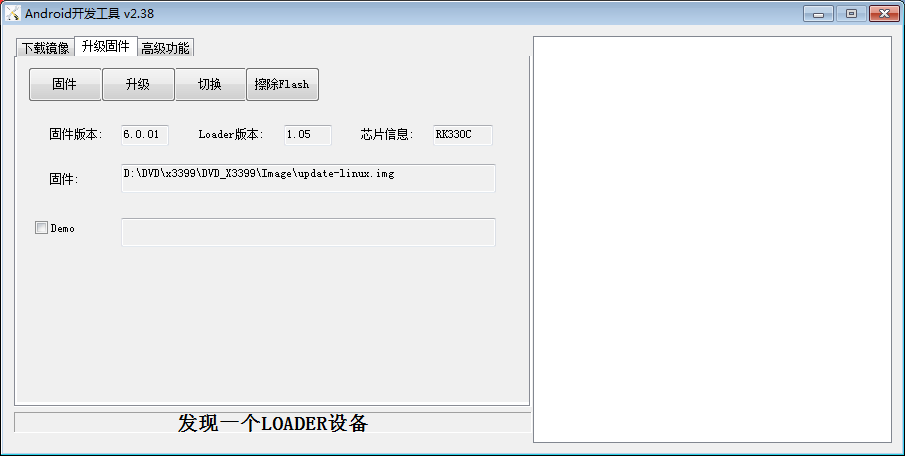

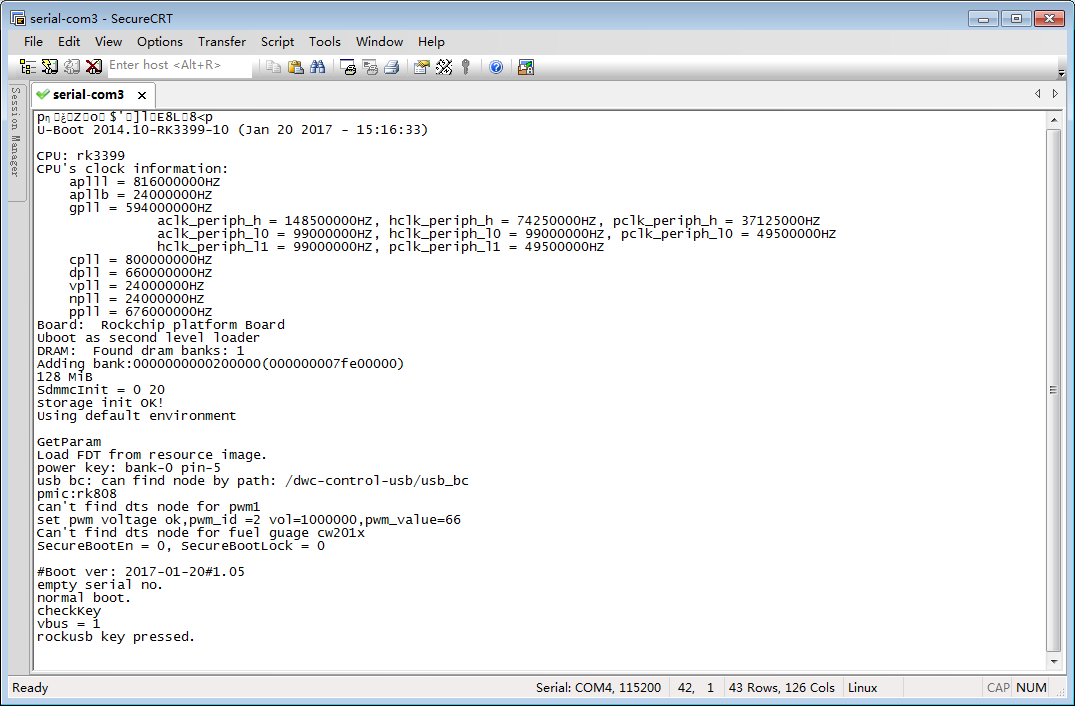

当uboot检测到RECOVERY键按下时，会有“rockusb key pressed”的打印提示，这时，在烧录工具界面会提示发现一个LOADER设备，然后点击升级，即可开始升级过程（注：如果提示发现一个ADB设备，点击切换按钮切换成LOADER设备即可）。

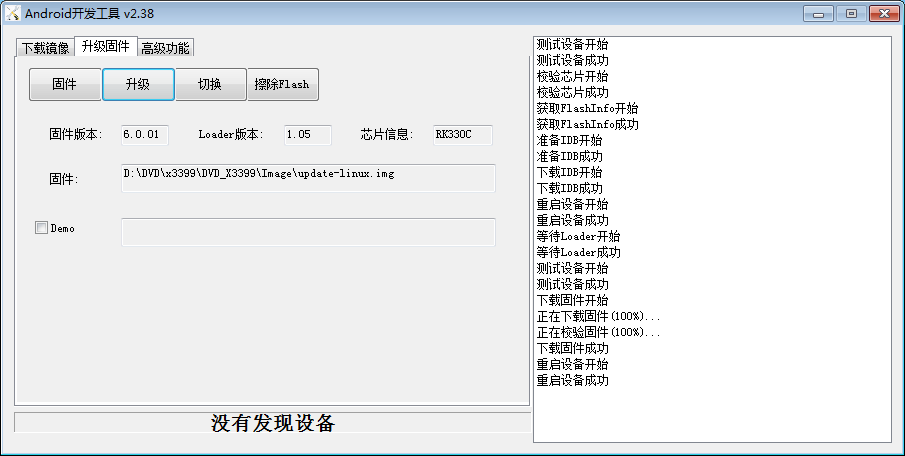

点击升级，稍等片刻，烧写成功界面如下：
多设备升级固件update-linux.img
该工具适合用户批量刷机，可以同时给多台设备烧录固件。

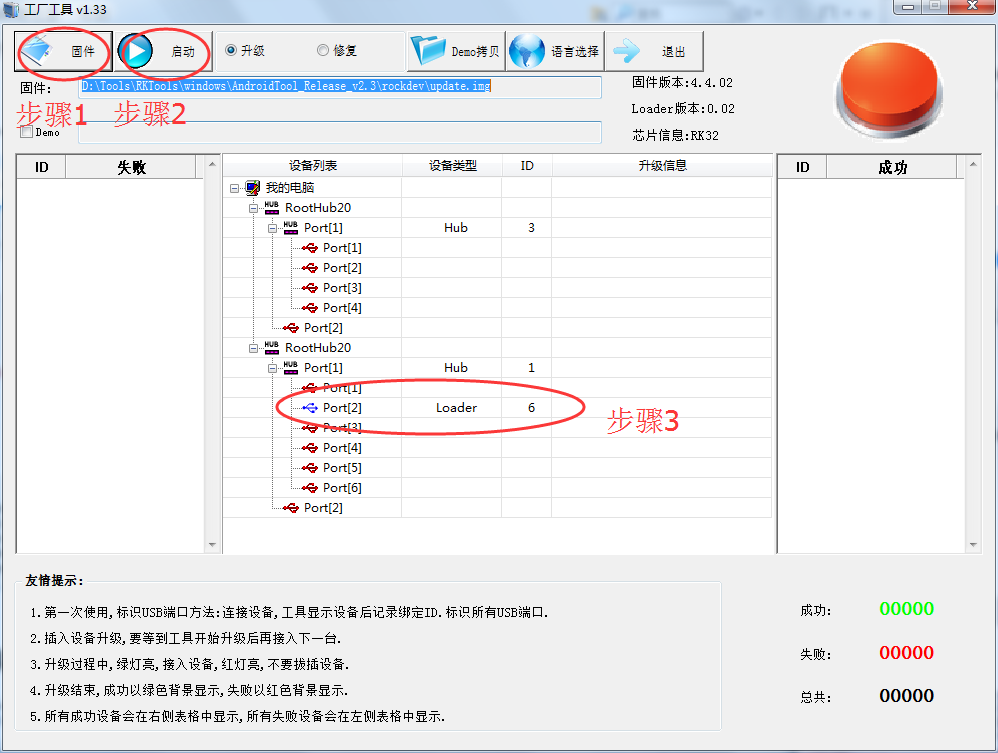

解压光盘tools\x3399烧写工具\windows目录下的FactoryTool-v1.42e.rar文件，打开FactoryTool.exe，点击“固件”选择update-android.img，勾选“升级”，点击“启动”，如下图所示：
步骤1 点击固件，选择需要使用的update-linux.img;
步骤2 点击启动(选择升级按钮)；
步骤3 连接开发板USB、DC电源，按下recovery键(对应VOL+键)，对应USB口发现设备，并实现自动升级；然后重复步骤3即可同时升级第二台、第三台设备，升级成功或者失败的设备会在两边的列表中列出，移除成功或者失败的设备后可以继续连接需要升级的设备。
linux下烧写映像文件
生成固件update-linux.img
我们已经在mk脚本中集成了生成统一固件的方法，在编译android文件系统时(./mk.sh -s)，会自动生成update-linux.img，并释放到out/release目录。
烧录固件update-linux.img
工具路径：tools\x3399烧写工具\linux\ Linux_Upgrade_Tool_v1.24.zip
在升级之前将update-linux.img拷贝到upgrade_tool相同目录下，运行upgrade_tool(需要sudo)
work@ubuntu:~/3288/Linux_Upgrade_Tool_v1.2/cp rockdev/update.img . work@ubuntu:~/3288/Linux_Upgrade_Tool_v1.2$ sudo ./upgrade_tool
执行结果如下图，发现设备列表，输入要升级的DevNo（设备号）选择设备：
选择设备后弹出工具使用菜单如下图，左侧是功能描述，右侧是命令语法，升级相关操作都在upgrade command列表下,忘记命令语法可以输入H进行查看，清屏输入CS,退出按Q。
- CD 命令： 选择设备， 当执行的命令有包含设备重启操作时， 需重新选择设备，当改变操作设备时需重新选择
- SD 命令:msc 切换到 rockusb 升级模式。 当切换执行成功后， 需要重新选择设备
- UF 命令:升级完整 update.img 固件,当执行成功后需要重新选择设备
- UL 命令:升级 loader 功能，当执行成功后需要重新选择设备
- DI 命令：下载单独 image 镜像到指定扇区,例如升级 kernel.img 或者 system.img 都可以
直接使用此功能.例如下载 kernel.img： DI -k kernel.img parameter //如果之前通过 DI 下 载过 parameter，则再下载 kernel.img 时就可以不用指定最后的 parameter 参数
- DB 命令：下载 boot,在 maskrom状态下，可以通过此功能， 让 maskrom设备进行 Rockusb协议通讯
- EF 命令：擦除整个 nandflash
- LF 命令：低格保留块后面区域，只有在 loader 模式下使用
执行uf update-linux.img开始更新固件，下图为更新过程截图：
Rockusb>uf update-linux.img
备注：也可通过配置config.ini文件配置升级映像文件，只需输入UF即可升级，请用户自行尝试。
使用upgrade_tool指令烧写映像
上一节我们介绍了通过upgrade_tool烧写统一固件update-linux.img的方法，熟悉三星平台的开发者会发现，这种方法并不是很高效，真正操作起来，它远没有fastboot工具来的迅速。其实，upgrade_tool工具同样支持类似于fastboot的烧写方式。
为了烧写方便，可以在mk脚本中，默认在编译系统时，将烧写工具upgrade_tool拷贝到out/release目录。
第一步：打开串口终端，并打开minicom，用于适时监控串口调试信息；
第二步：按住RECOVERY键，连接USB OTG线和电源线，这时uboot打印信息将会提示已经进入USB下载模式。如果接通电源后没来得及按住RECOVERY键，在按住RECOVERY键的同时，再按下复位键即可。
第二步：打开第二个串口终端，进入out/release目录；
第三步：在out/release目录下敲击如下指令，烧写相应的映像。
sudo upgrade_tool di –k <nowiki>kernel.img(烧写内核) sudo upgrade_tool di –s system.img(烧写文件系统) sudo upgrade_tool di resource resource.img(烧写资源文件) sudo upgrade_tool di –r recovery.img(烧写急救文件) sudo upgrade_tool ul RK3399MiniLoaderAll_V1.05.bin (烧写bootloader) sudo upgrade_tool di uboot uboot.img parameter.txt(烧写uboot，必须指定parameter.txt) sudo upgrade_tool di trust trust.img parameter.txt(烧写trust，必须指定parameter.txt) sudo upgrade_tool uf update-linux.img(烧写统一固件)
Rkflashkit
rkflashkit 有图形界面，后加了命令行支持，更是好用。
work@ubuntu~/rktool$ sudo apt-get install build-essential fakeroot work@ubuntu~/rktool$ git clone <nowiki>https//github.com/linuxerwang/rkflashkit work@ubuntu~/rktool$ cd rkflashkit work@ubuntu~/rktool$ ./waf debian work@ubuntu~/rktool$ sudo apt-get install python-gtk2 work@ubuntu~/rktool$ sudo dpkg -i rkflashkit_0.1.4_all.deb
注意：rkflashkit_0.1.4_all.deb会因版本更新，版本数字可能会有所变化，如果执行失败，执行ls命令查看下即可。
work@ubuntu~/rktool/$ sudo rkflashkit

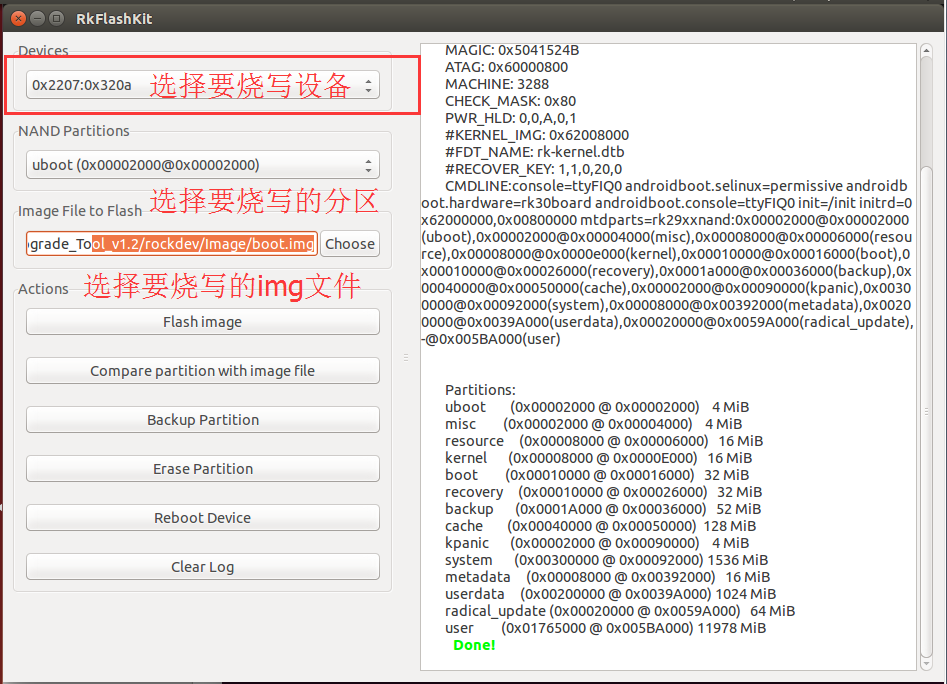

如下是图形界面，在Devices下选择设备，选择要烧写的分区和对应的映像文件，点击Flash image即可。
该工具也支持命令行，使用help命令查看使用方法
work@ubuntu~/rktool/rkflashkit$ rkflashkit --help Usage<cmd<nowiki>> [args] [<cmd> [args]...] part List partition flash @<PARTITION> <IMAGE FILE> Flash partition with image file cmp @<PARTITION> <IMAGE FILE> Compare partition with image file backup @<PARTITION> <IMAGE FILE> Backup partition to image file erase @<PARTITION> Erase partition reboot Reboot device For example, flash device with boot.img and kernel.img, then reboot sudo rkflashkit flash @boot boot.img @kernel.img kernel.img reboot work@ubuntu~/rktool/rkflashkit$
QT文件系统的搭建
前面章节的介绍，都是九鼎创展工程师已经移植的文件系统包，如果换一个平台，一切从零开始，我们如何构建linux QT文件系统呢？本章节将会带您一步步搭建linux文件系统。
下载buildroot
在buildroot官网下载最新的buildroot包，下载地址如下：
[http//buildroot.uclibc.org/download.html http//buildroot.uclibc.org/download.html]
本文使用的是buildroot 2016.02，用户下载最新版本与本文介绍版本配置可能略有不同，根据下文配置适当修改即可。
配置buildroot

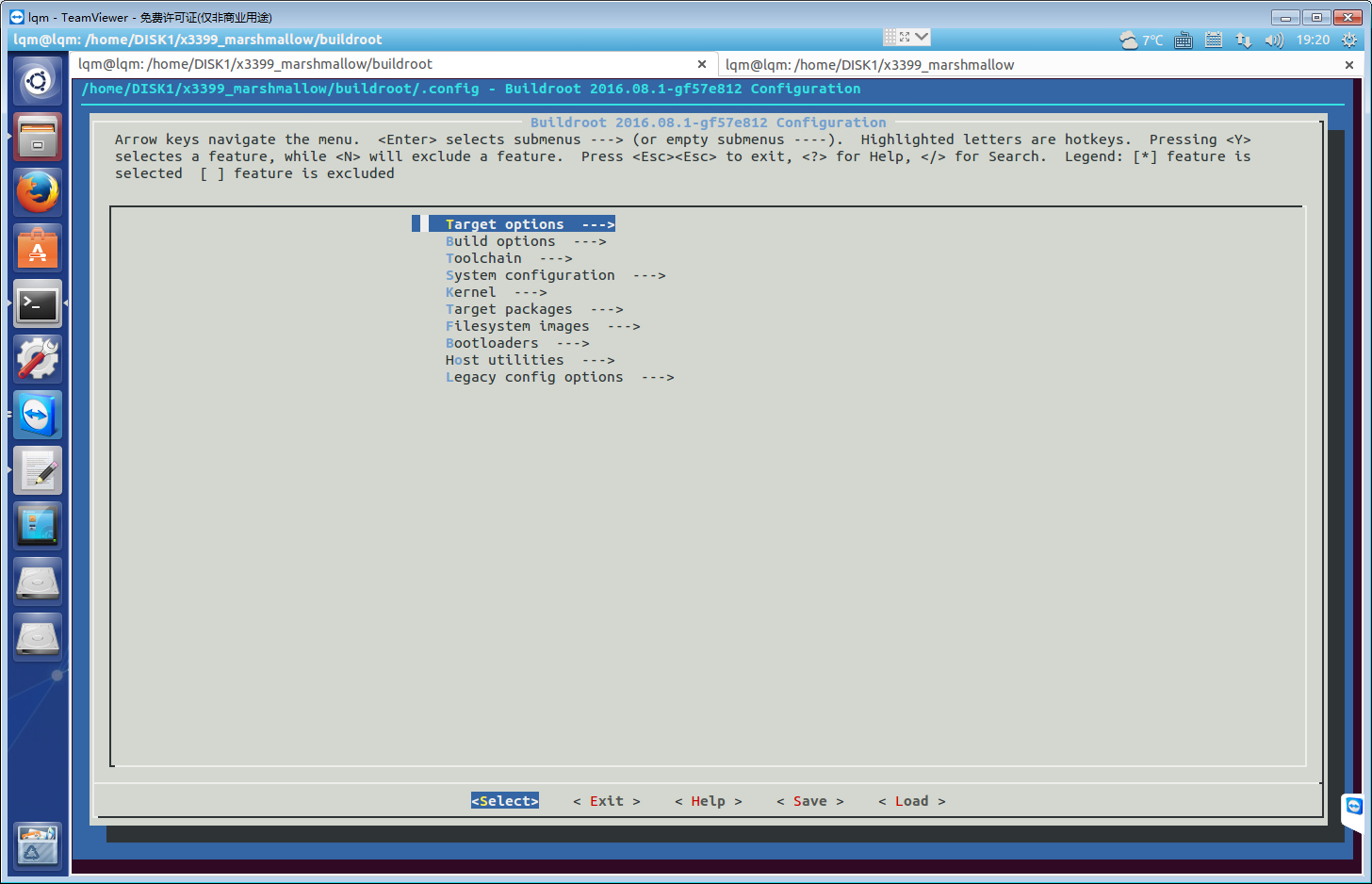

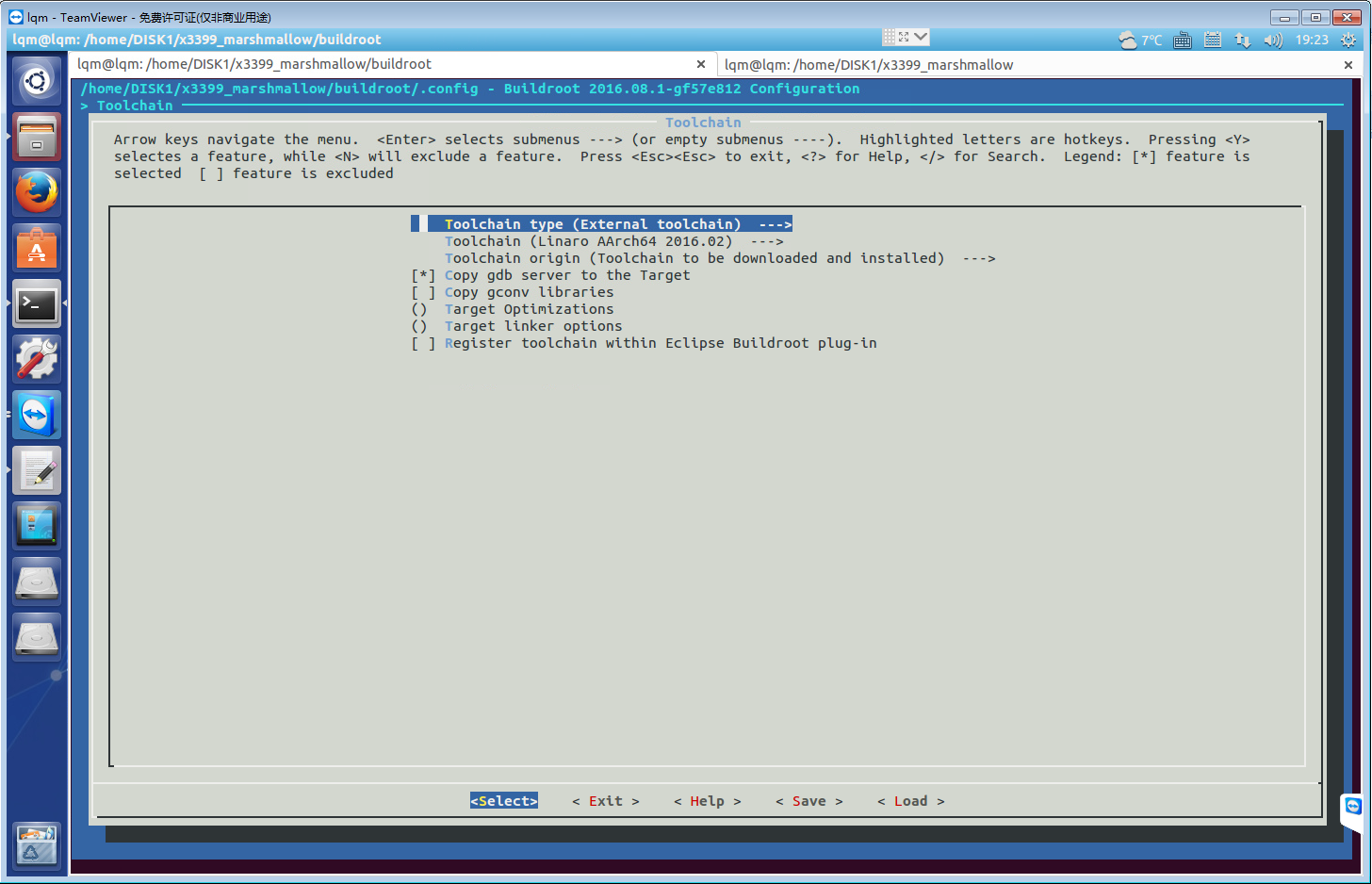

将下载的buildroot包拷贝到ubuntu系统用户目录并解压，得到buildroot目录，通过命令终端进入buildroot目录，执行make menuconfig，进入配置界面：

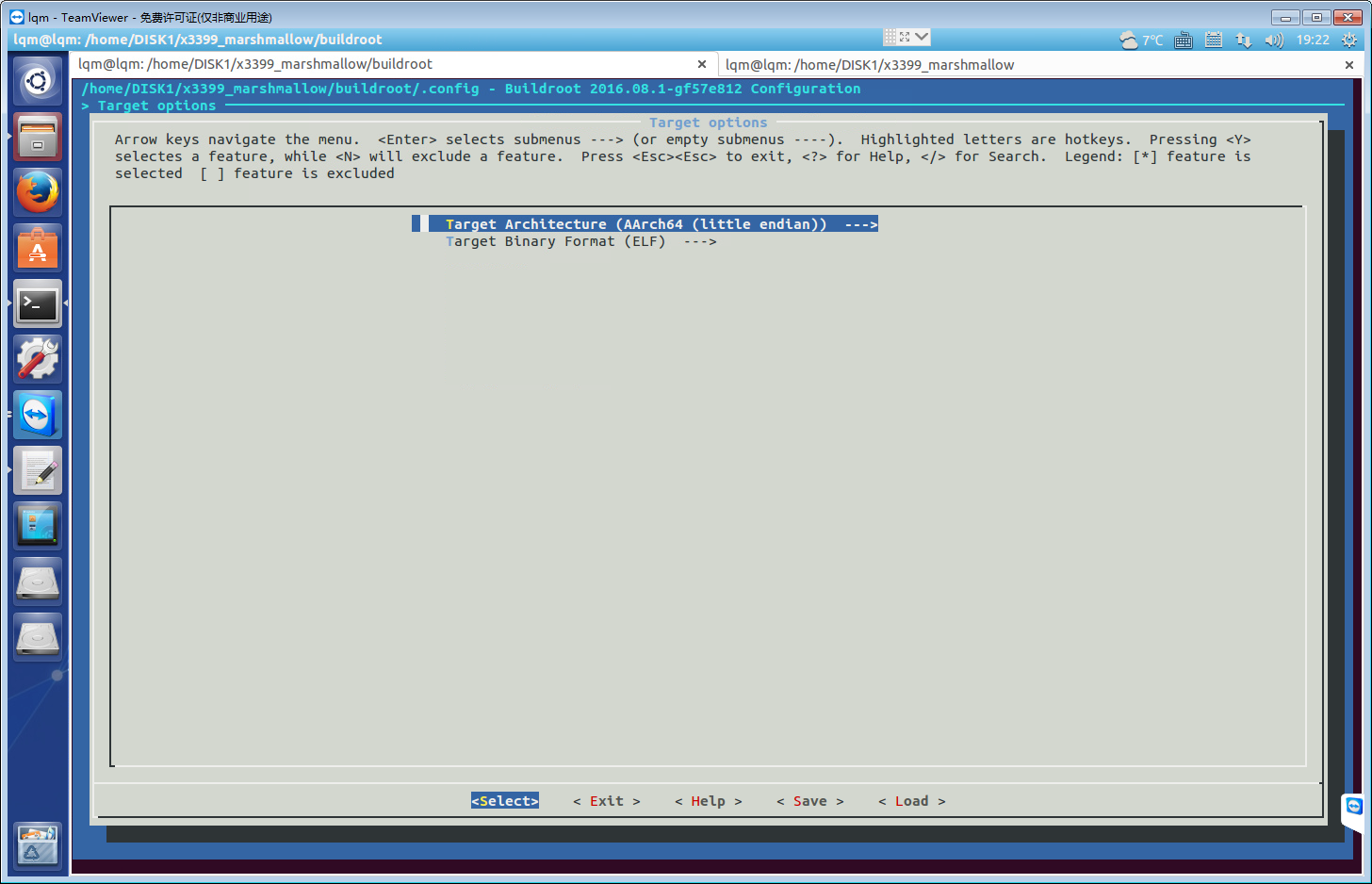

进入Target options菜单，
在Target Architecture中选择ARM(little endian)，在Target Binary Format中选择ELF，退回上一级，进入Toolchain目录，按下图配置：

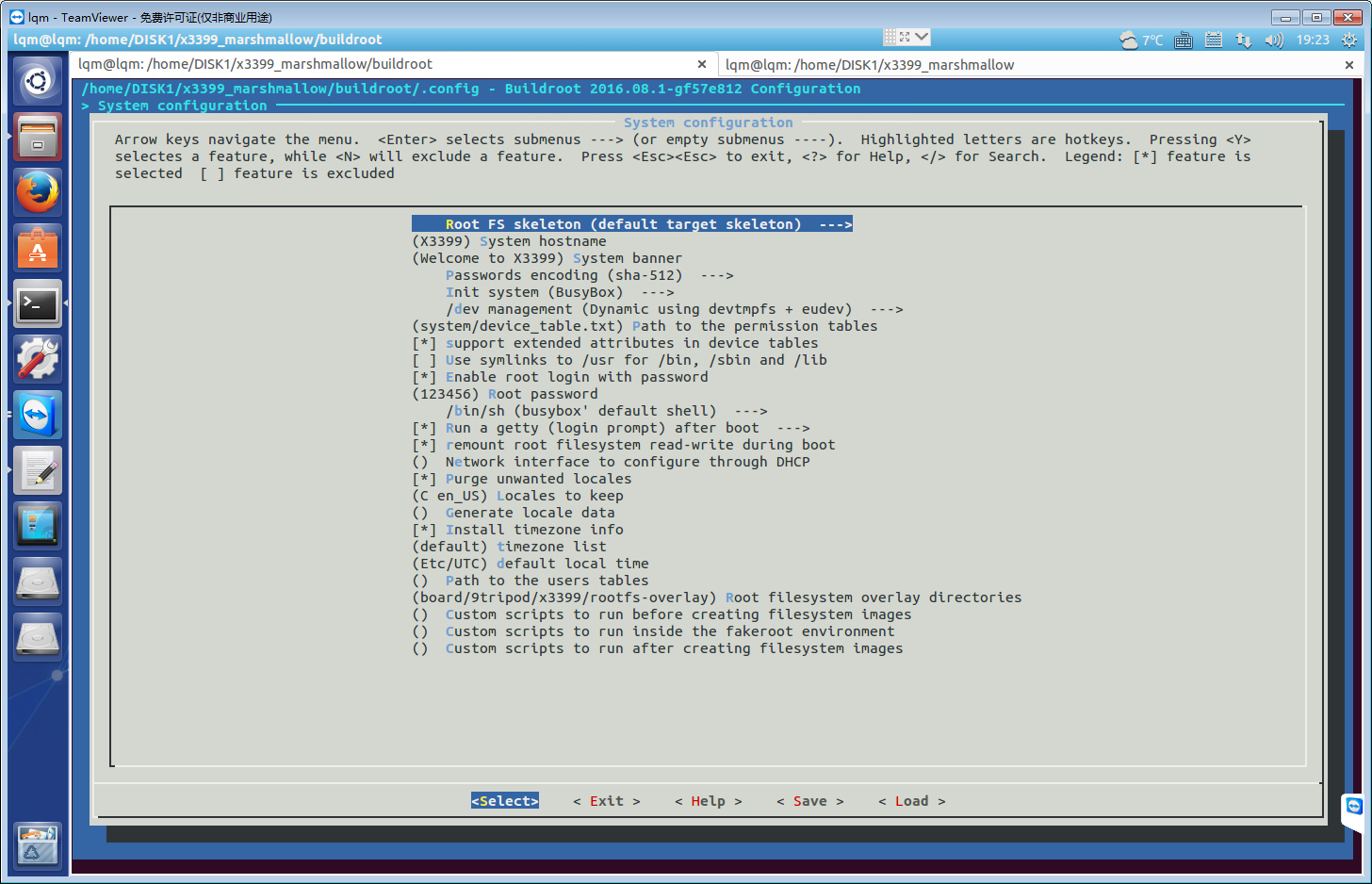

退回上一级，进入System configuration目录，作如下配置：

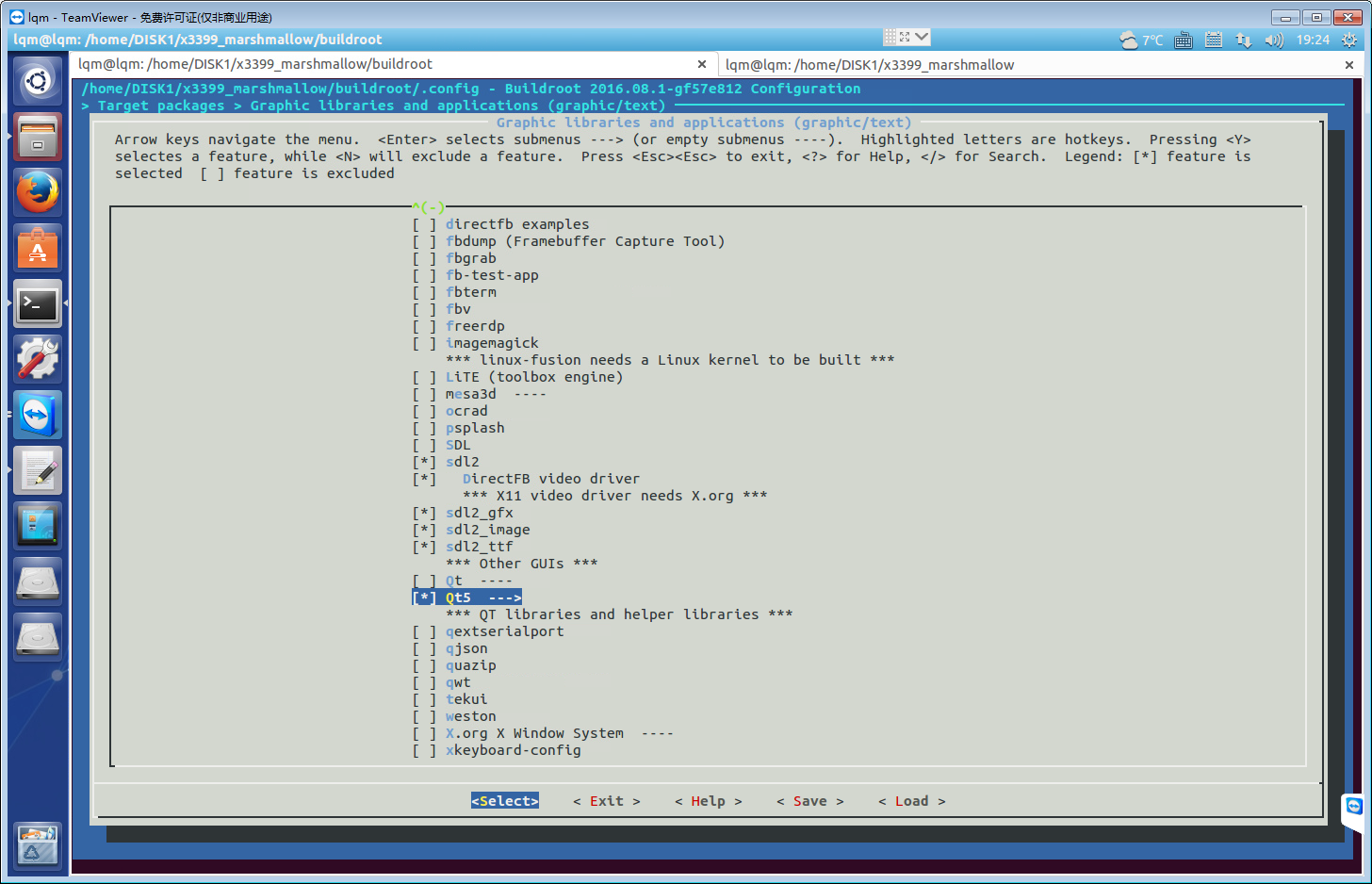

退回上一级，进入Target packages目录，再进入Graphic libraries and applications (graphic/text)目录，选择Qt5，如下图所示：

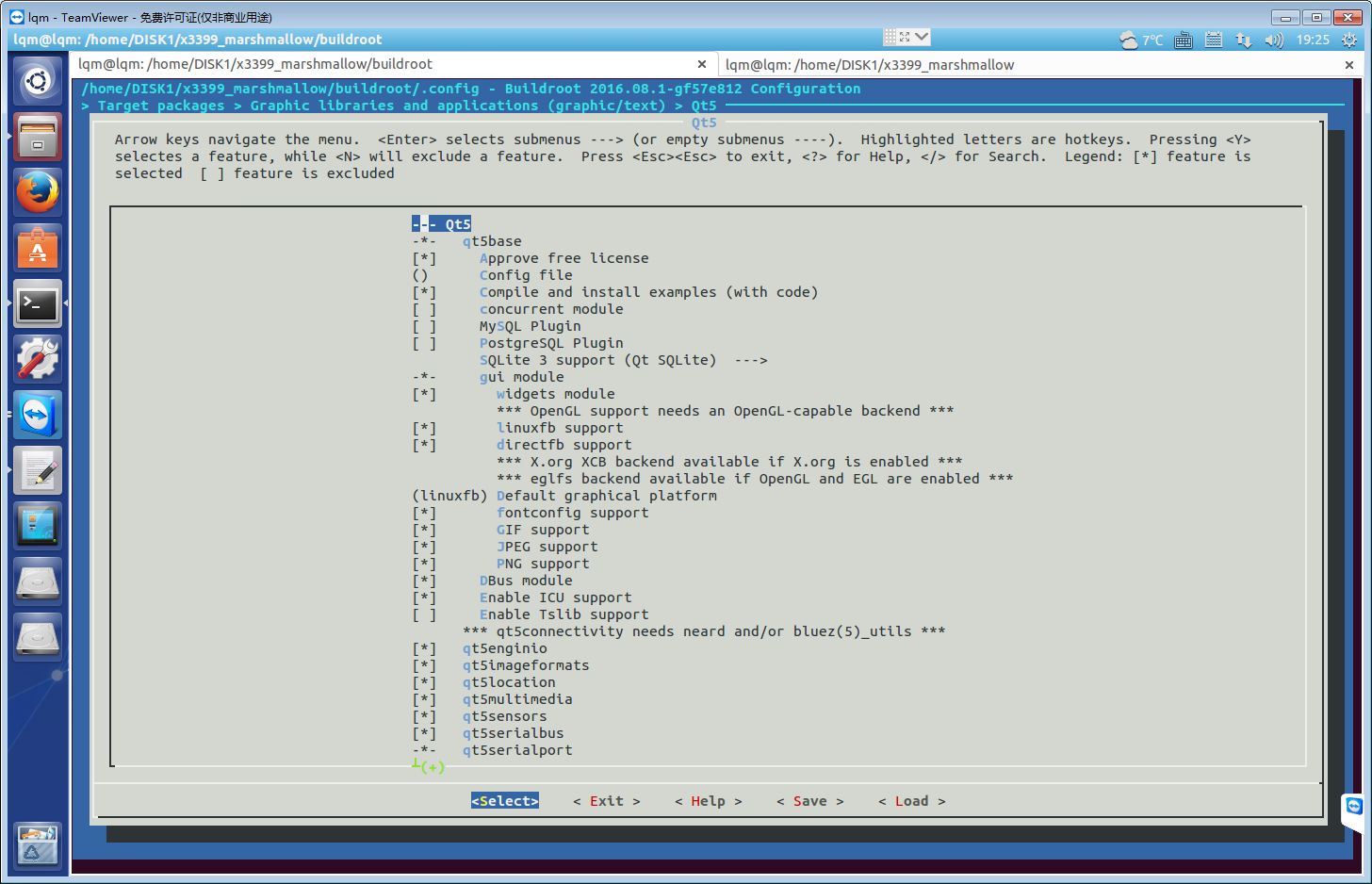

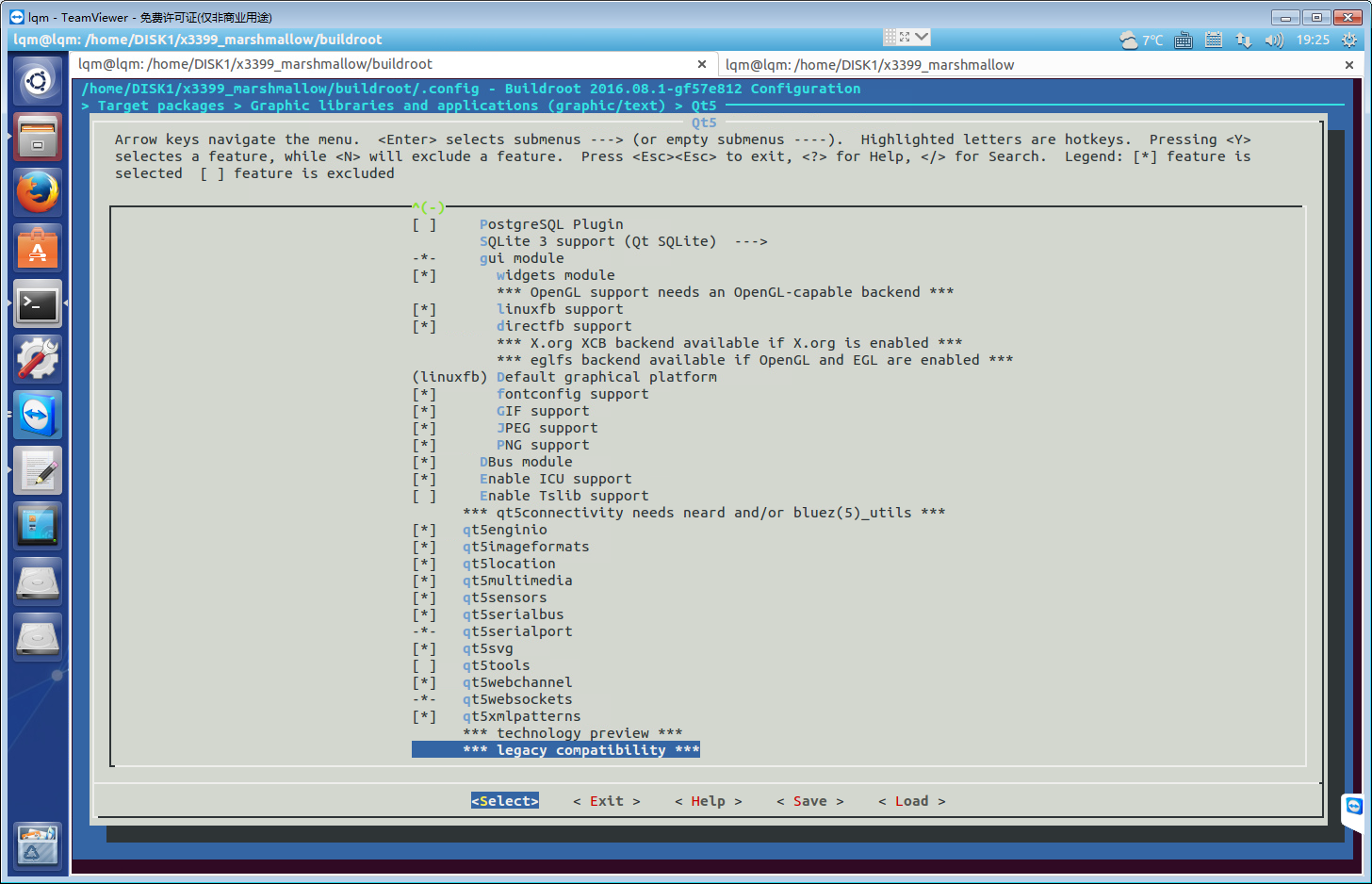

注意不要选Qt，它对应QT4.8版本。进入Qt5菜单，按下图配置：

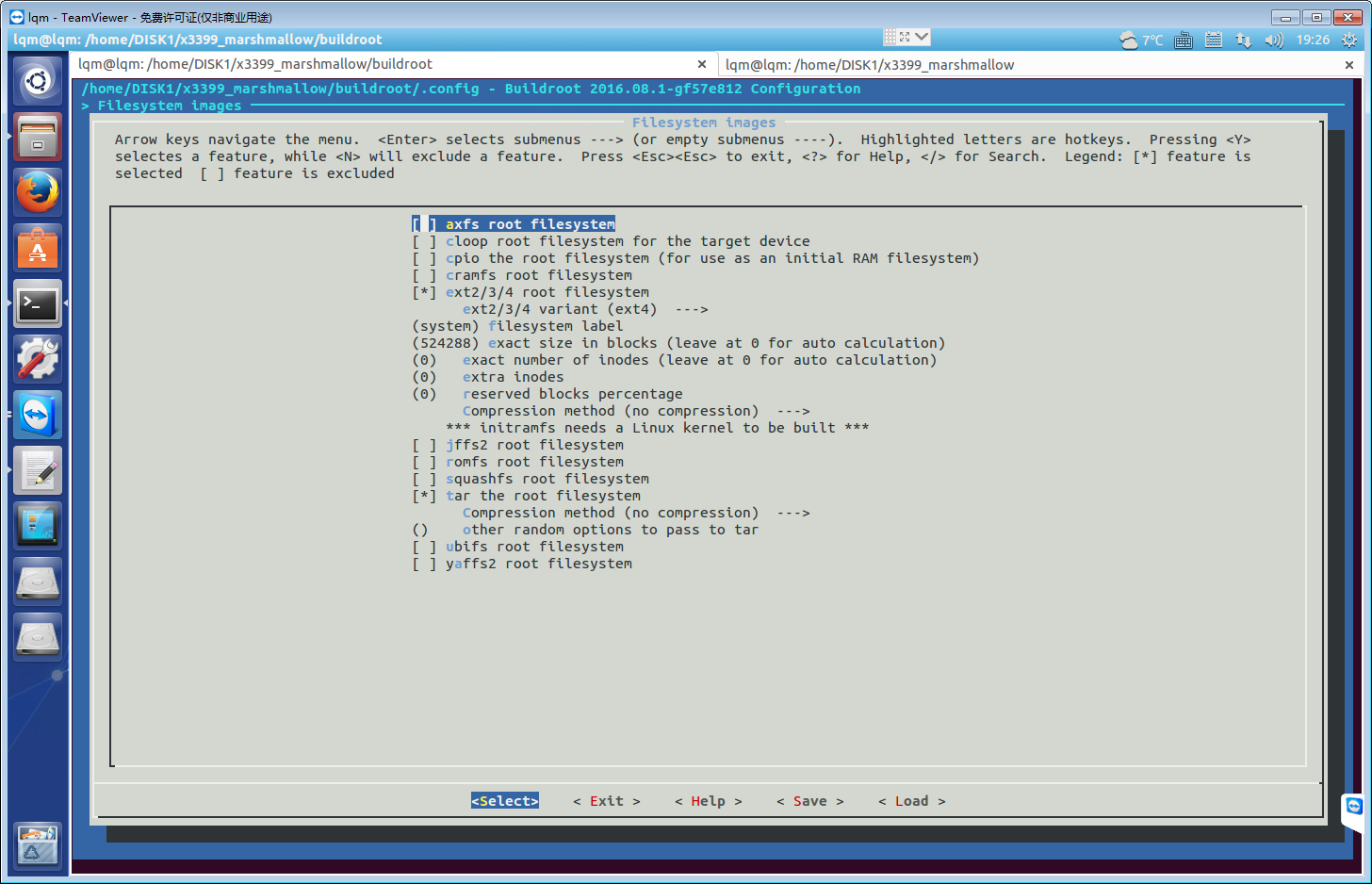

退回menuconfig的开始界面，进入Filesystem images菜单，作如下配置：
到此，buildroot配置完成。默认配置保存在buildroot根目录的.config中，我们可以备份该配置文件，以防后续配置出错。执行如下指令备份配置文件：
cp .config x3399_defconfig
编译buildroot
配置完成后，执行make指令即可编译buildroot了。编译buildroot会会依赖一些第三方插件和库，在第一章的编译文件系统小节中，已经给出了需要安装的包，在编译之前需要提前安装，否则会报错。 编译完成后，文件系统映像rootfs.ext2会生成到output/images目录。
测试QT5.1默认示例
将uboot，内核，文件系统烧写进开发板，进入linux文件系统后，可以进入/usr/lib/qt/examples目录测试QT示例。
进入gui/analogclock目录，执行analogclock文件，指令如下：
./analogclock &

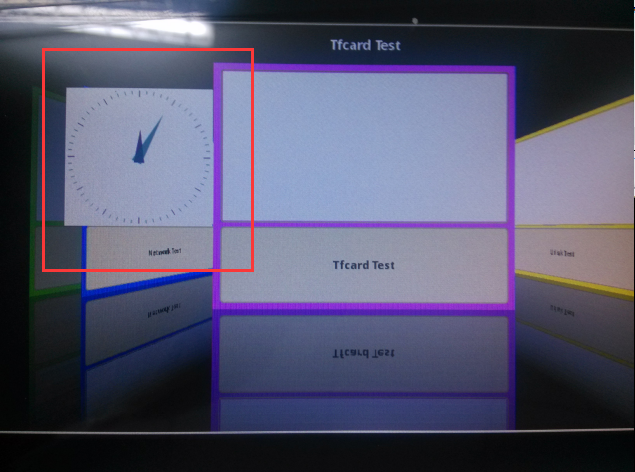

这时，在开发板上可以看到有一个时钟图案被绘制出来(会覆盖默认的QTTEST程序)，如下图所示：
进入gui/rasterwindow目录，执行rasterwindow文件，指令如下：
./ rasterwindow &

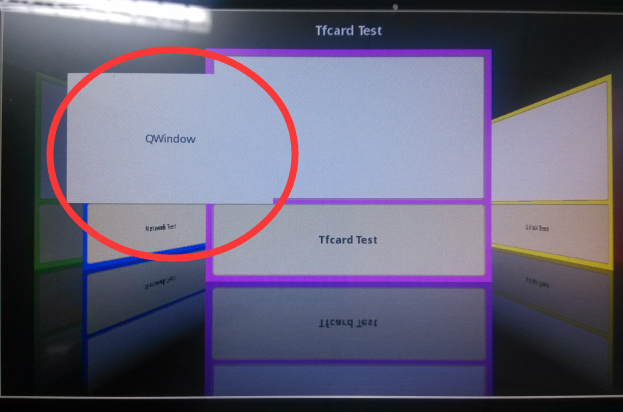

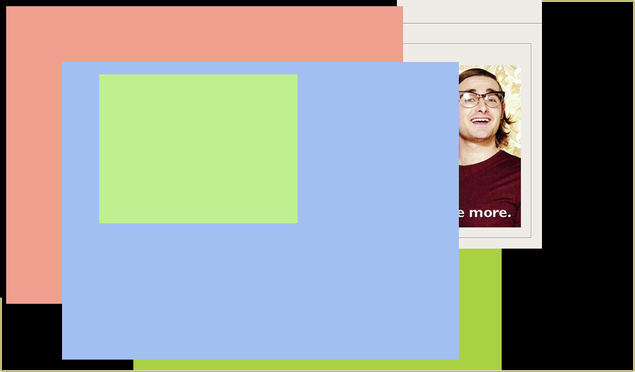

这时，在开发板上可以看到一个标注有QWindow的图案被绘制出来，如下图所示：
进入qpa/windows目录，执行windows文件，指令如下：
./windows &

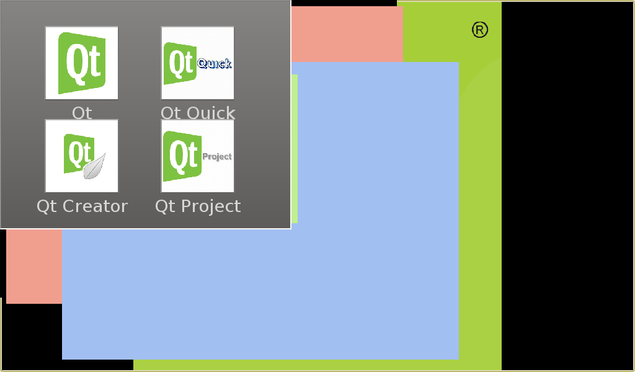

这时，在开发板上可以看到有三幅图案被绘制出来，如下图所示：
进入sql/drilldown目录，执行如下指令：
./drilldown &
这时，在开发板上可以看到有四个QT画面被绘制出来，如下图所示：
进入sql/books目录，执行如下指令：
./books &

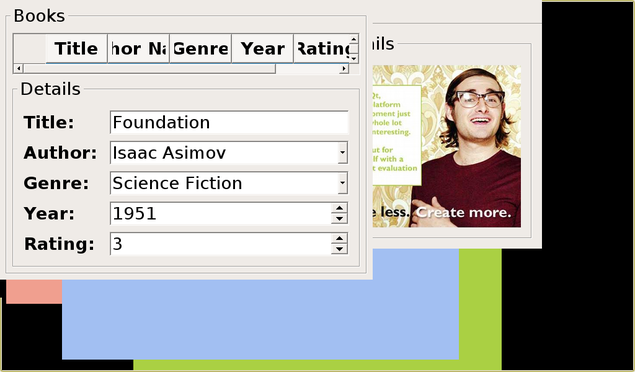

这时，在开发板上可以看到有一个对话框被绘制出来，如下图所示：

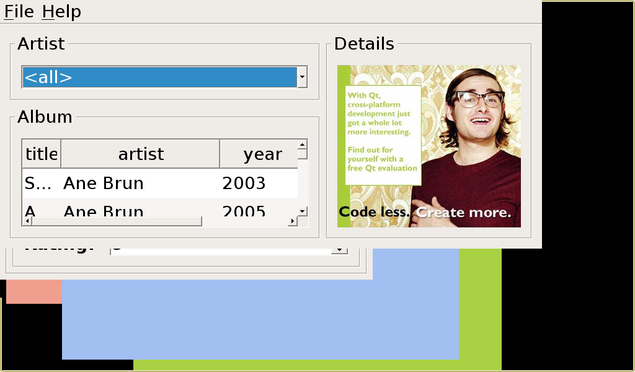

进入sql/masterdetail目录，执行如下指令：
./masterdetail &
这时，在开发板上可以看到有一个对话框绘制出来，如下图所示：
默认buildroot编译出了很多示例，这里不带一一列举，有兴趣的读者可以自行尝试。
安装QT Creator
通常我们使用QT Creator创建基于QT的工程。在QT官网下载最新的QT安装包，下载地址如下：
http://download.qt.io/official_releases/qt/

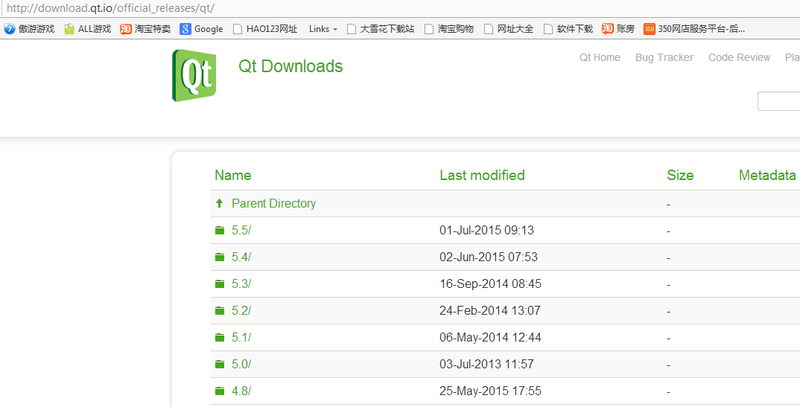

打开链接页面如下：
点击5.1，下载最新的安装包，得到名为qt-linux-opensource-5.1.1-x86-offline.run的文件，将它拷贝到ubuntu的用户目录，使用如下指令安装：
./ qt-linux-opensource-5.1.1-x86-offline.run
安装完成后，QT Creator也就安装完成了。
编译QT Creator默认示例

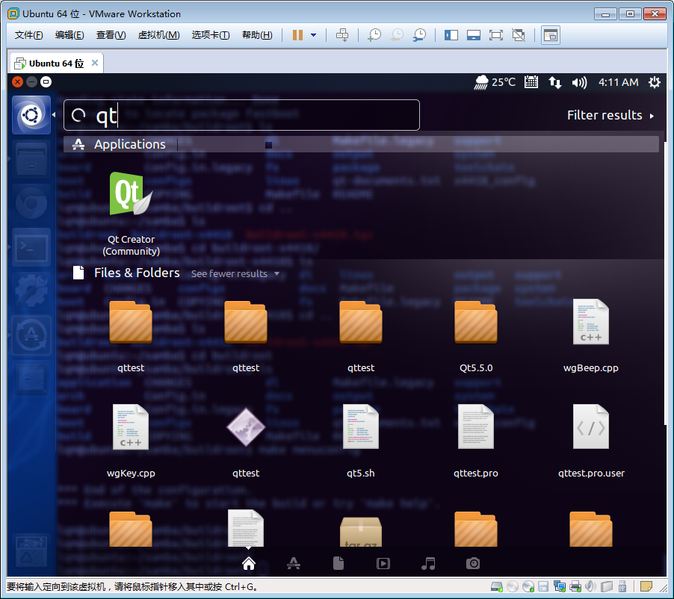

点击ubuntu图标，输入qt，将会查找含有qt的文件，同时，安装好的QT Creator也会被列出来，如下图所示：

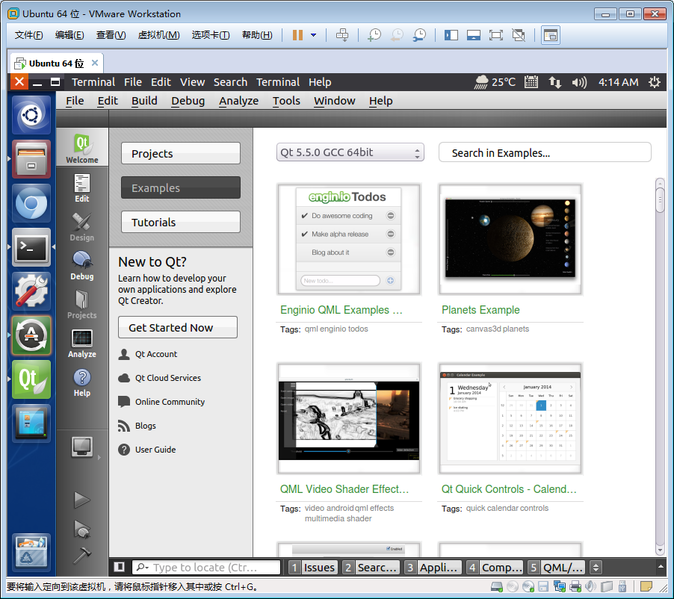

点击QT图标，QT Creator将会运行，如下图所示：
默认QT的配置是针对X86架构的，这时编译出来的示例只能在PC机上运行。我们打开Image Composition Example示例，它是一个图片叠加显示的示例，找到该示例，单击即可。打开后的界面如下：

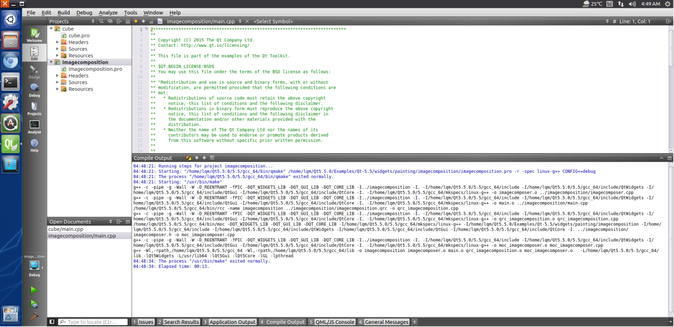

点击左下脚绿色的三脚箭头，开始编译工程。在Compile Output栏会显示编译的整个过程。编译完成后，提示如下：

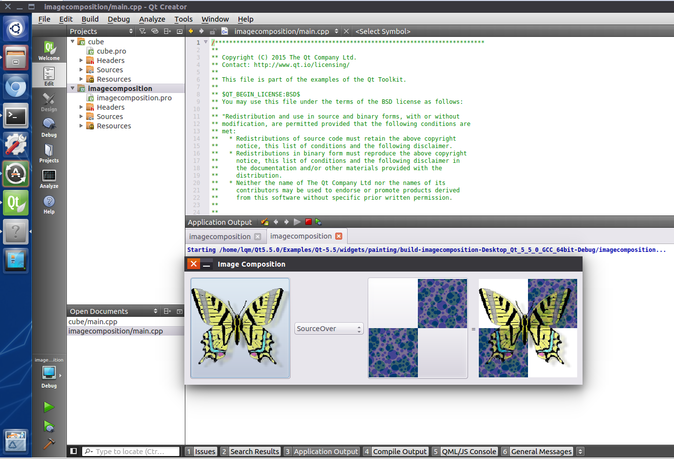

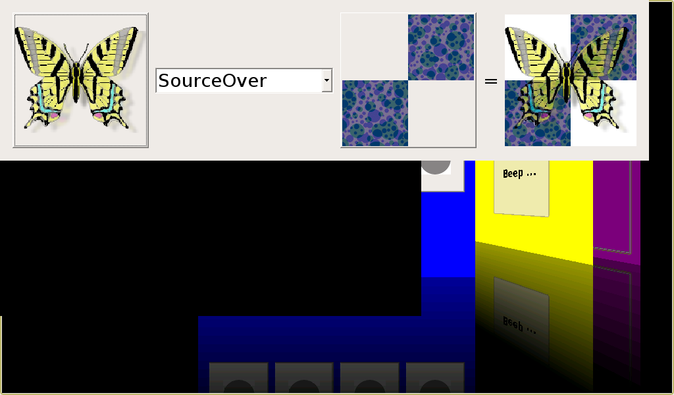

编译完成后，编译出来的映像会自动运行，一个叠加的蝴蝶图像界面显示出来了，界面如下：
下面我们将该示例编译到开发板上运行。使用QT Creator打开上面的示例工程，如下图所示：

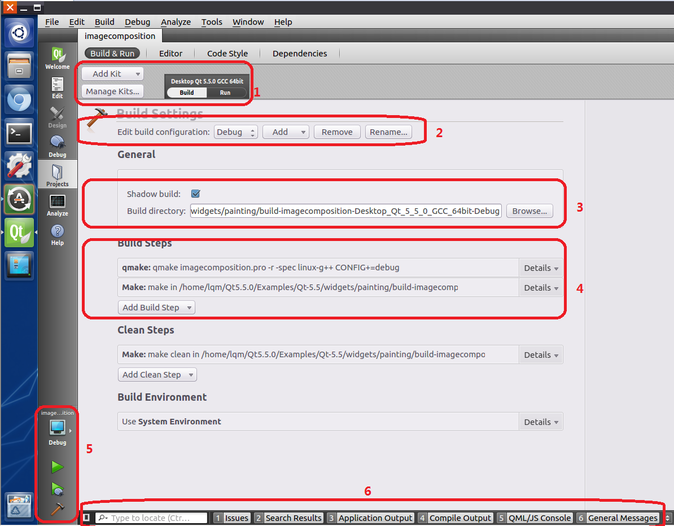

选择Projects一栏，可以看到最顶端的框图1，显示Desktop Qt 5.1.1 GCC 64bit，表明它通过64位的GCC编译，框图2表明在debug模式下编译，相对release模式，debug模式下含有大量调试信息，编译出来的映像会比较大。通常发布映像时，我们选择release模式。框图3指定了编译的路径。框图4指定了qmake和交叉编译工具。框图5为调试按键，第一个用于选择编译模式为debug或release，第二个为运行按钮，第三个为单步调试按钮，第四个为编译按钮。框图6为一些输出信息，如Compile Output，会给出整个编译的信息。
在框图1中，点击Tools->Options，如下图：
在左测对话框中选择Build & Run，在后边选择Qt Versions，默认Manual为空，Auto-detected选择的QT5.1默认的qmake，它将运行在X86平台的linux系统上，因此我们要手动添加在ARM平台上运行的qmake。

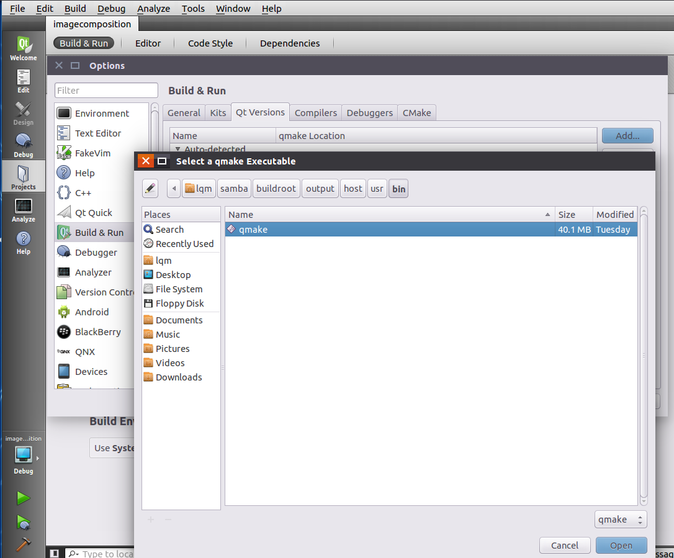

在buildroot编译文件系统时，我们选中QT5后，将会在buildroot的output/host/usr/bin目录生成支持ARM平台的qmake，点击Add，指向该路径的qmake：

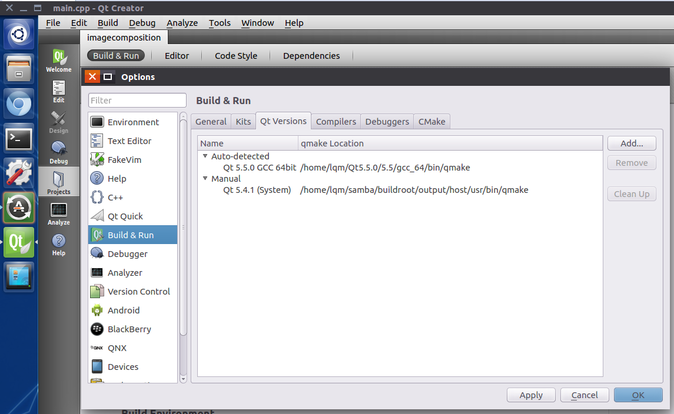

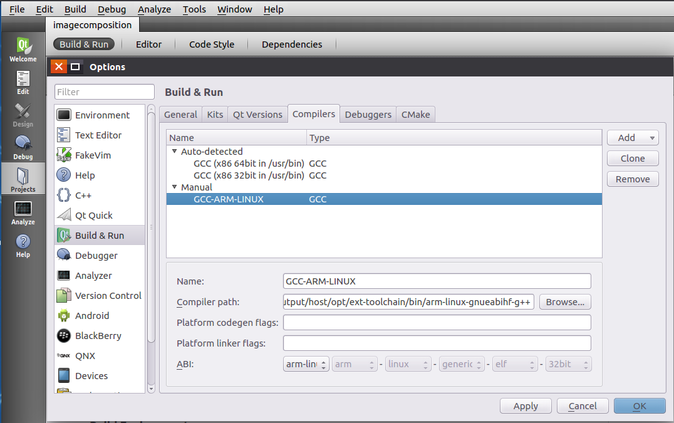

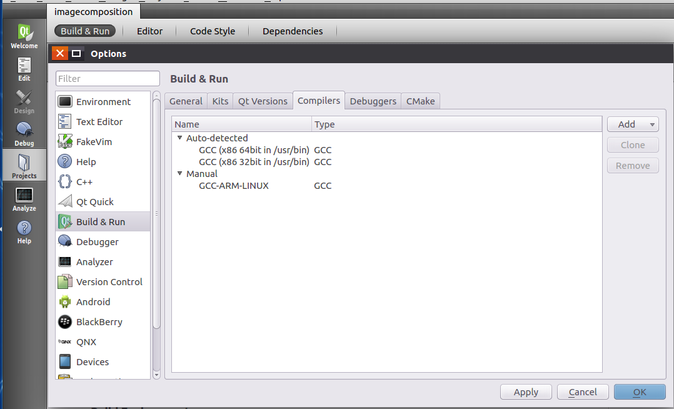

点击Open，即在Manual中添加了支持ARM平台的qmake。再选择Compilers一栏，如下图所示：
默认Manual为空，Auto-detected为支持X86 32位和64位的GCC，这将直接导致编译出来只能在PC机上运行。点击Add，选择GCC，如下图所示：
在Name中重命名，以区别ARM和PC平台，如我们命名为GCC-ARM-LINUX，它将会直接显示在前面QT工程界面的框图1中，到时我们编译QT工程时，能够一目了然，编译出来的到底是PC平台还是ARM平台。在Compiler path中指定交叉编译工具，在buildroot中默认已经自动下载并安装了交叉编译工具，我们指定到如下路径即可：
buildroot/output/host/opt/ext-toolchain/bin/arm-linux-gnueabihf-g++
设置完成后，点击OK，完成设置。

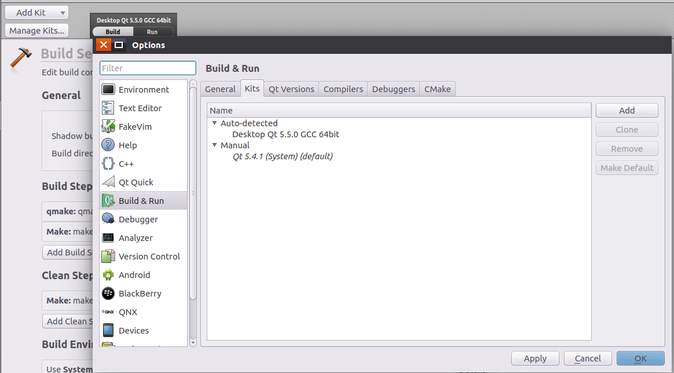

再回到QT的工程界面，我们发现框图1中的配置仍然针对PC机，点击框图1中的Manage Kits，如下图所示：

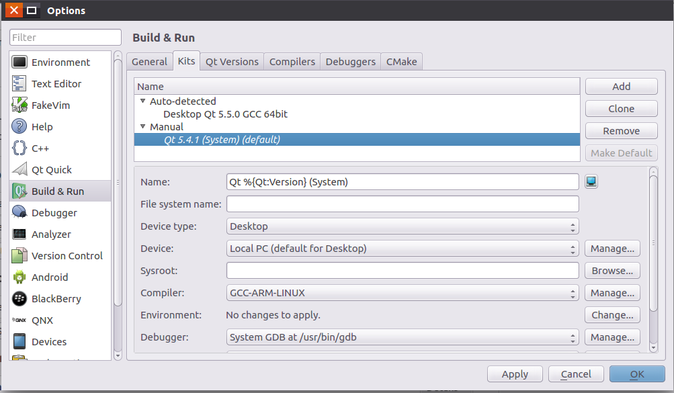

注意，这时默认Manual仍然为空，点击Add，会弹出一个有很多选项的对话框，我们按如下方式配置：

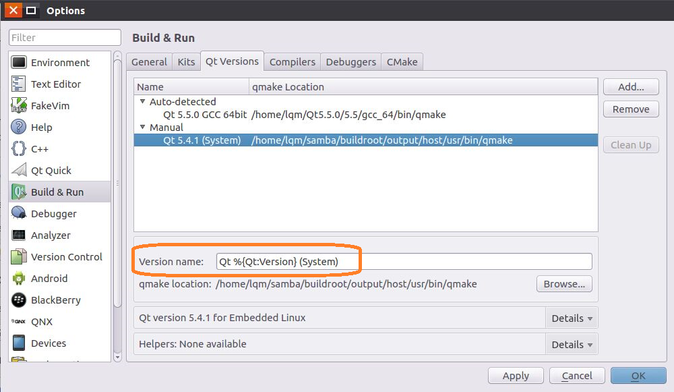

这里的Name，我们可以点击Qt Versions，选择Manual中的qmake，下面就会有名称出来，将它拷贝过来即可，如下图所示：

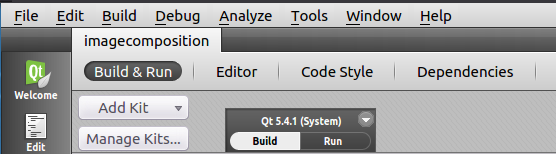

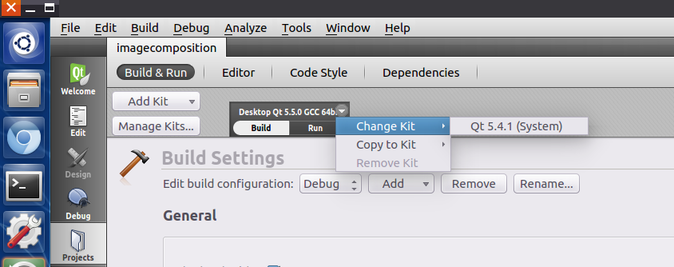

在框图一中，点击设置编译环境的下拉箭头，如下图所示：
选择Change Kit->Qt5.1.1(System)，更改后的界面如下：

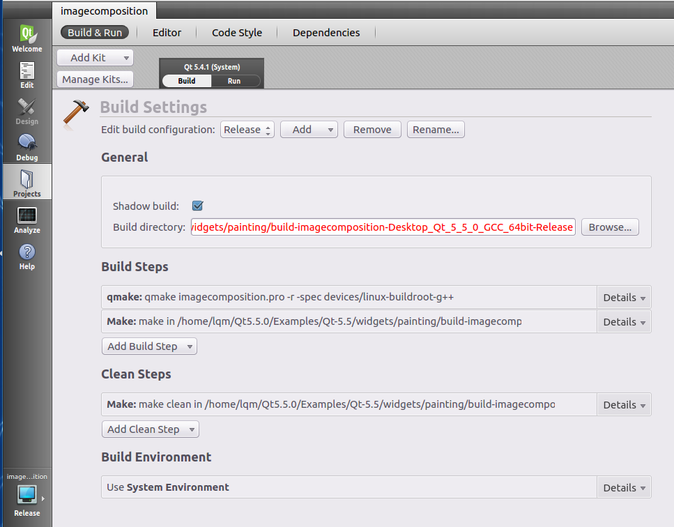

在框图2中选择release，更改后的界面如下：

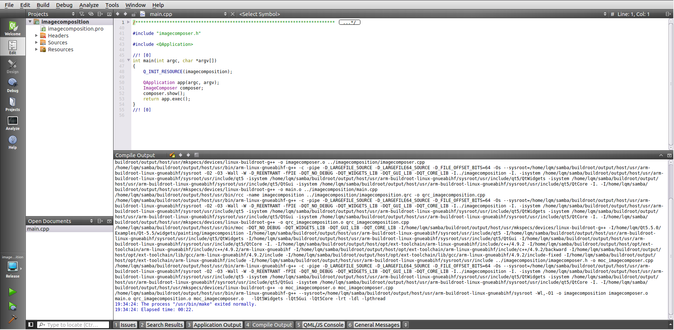

到此，配置完毕，点击框图5中的编译按钮，在Compile Output中可以看到编译信息如下：
这时，在框图2中指定的目录中已经生成了能够在ARM平台运行的映像了，如下图所示：
将该文件拷贝到x3399开发板上运行，可以看到美丽的蝴蝶图案显示出来了。
qttest测试程序

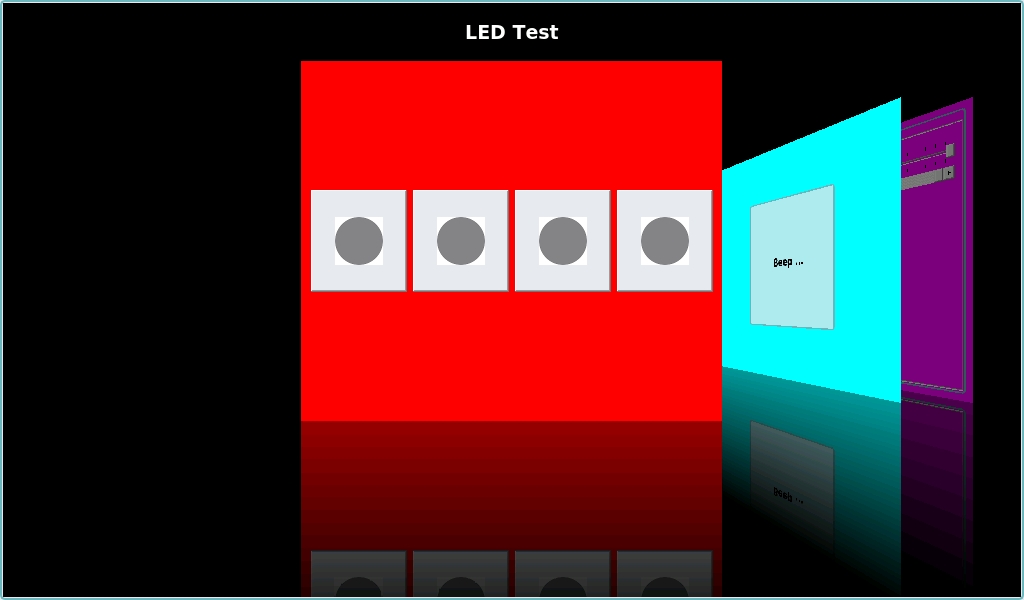

使用QT_demo测试LED灯
点击上面的四盏灯可以看到开发板led的灯的亮和灭。
使用QT_demo测试蜂鸣器

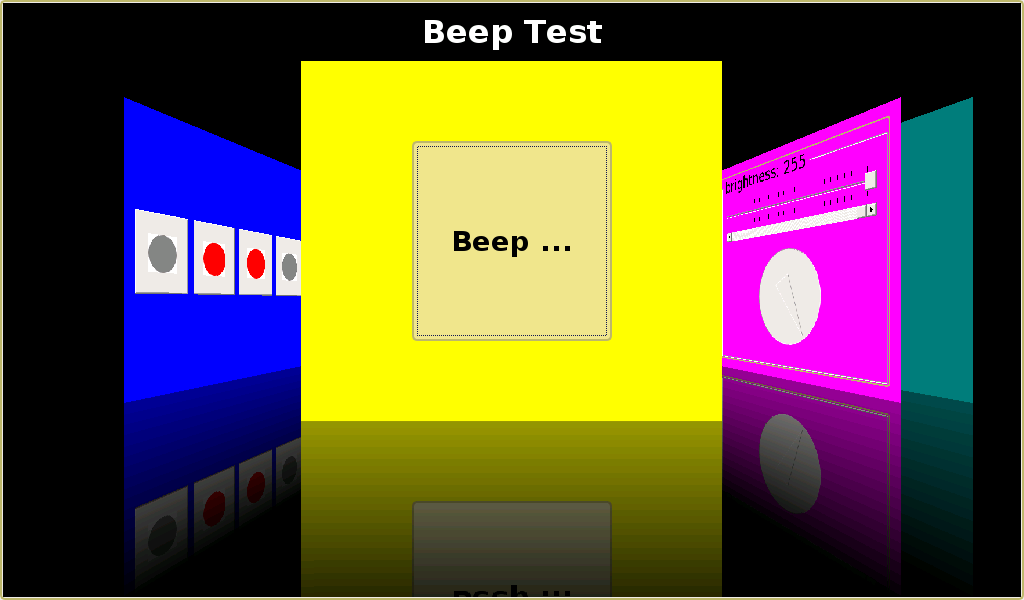

进入QT5.6.1系统后，默认会运行我们自主编写的测试demo，测试界面如下：
按住Beep键时，蜂鸣器鸣叫，松开时，蜂鸣器停止鸣叫。

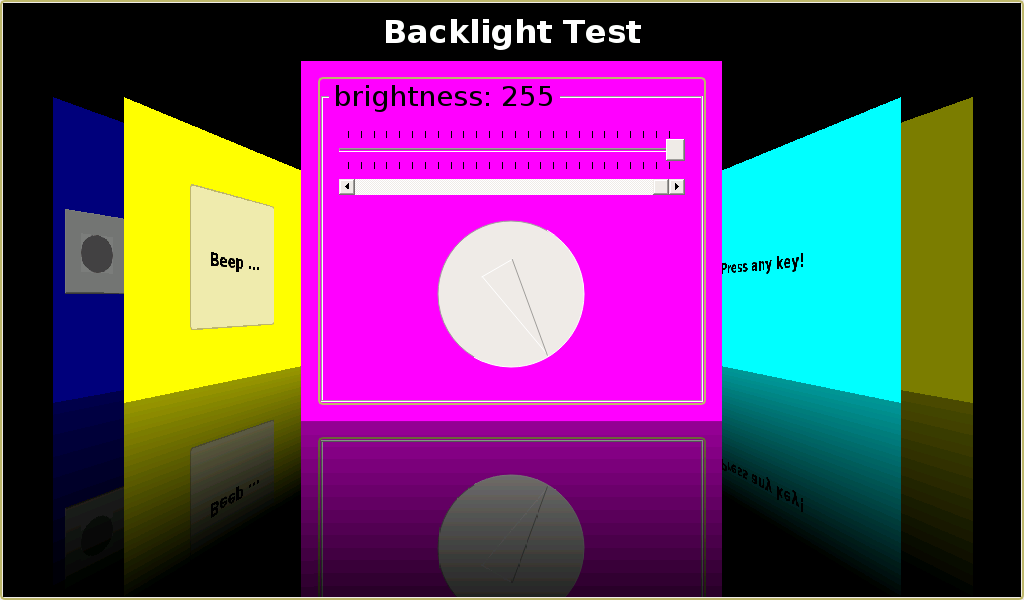

使用QT_demo调节背光
测试界面如下：
滑动圆形滑轮，可对开发板背光进行亮暗调节。
使用QT_demo测试按键
测试界面如下：
按下开发板任一独立按键，图中界面即会显示相应键值，同时，按下时提示[keydown]，抬起时提示[keyup]。
使用QT_demo测试音频

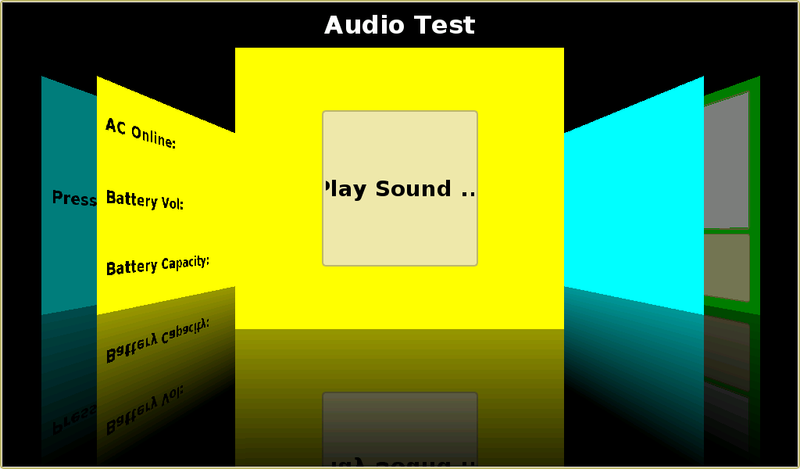

将喇叭或耳机接到开发板的对应接口，点击下图中的Play Sound按钮，会播放测试歌曲：

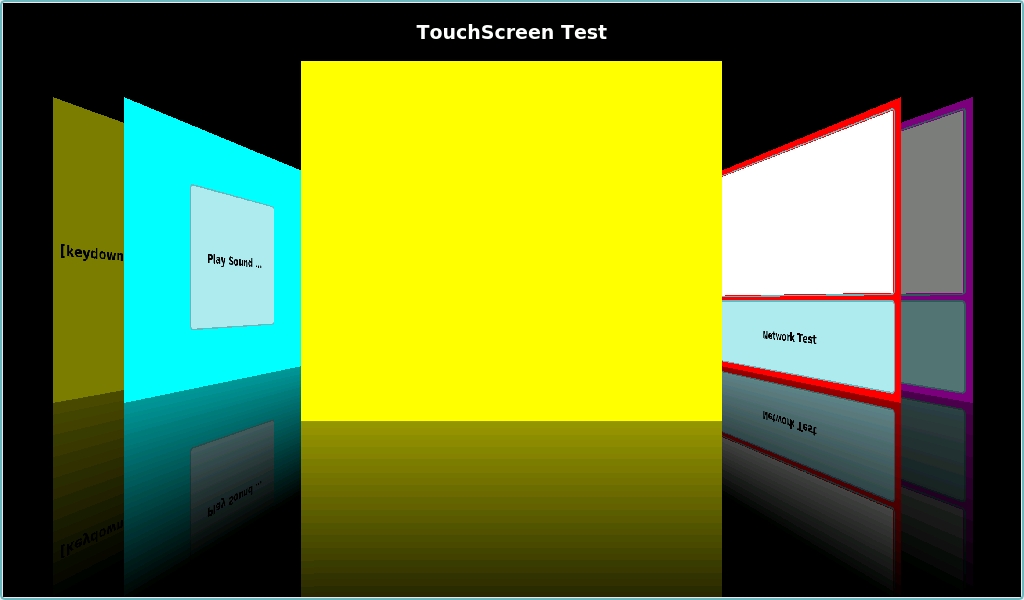

使用QT_demo测试触摸屏
进入如下界面：

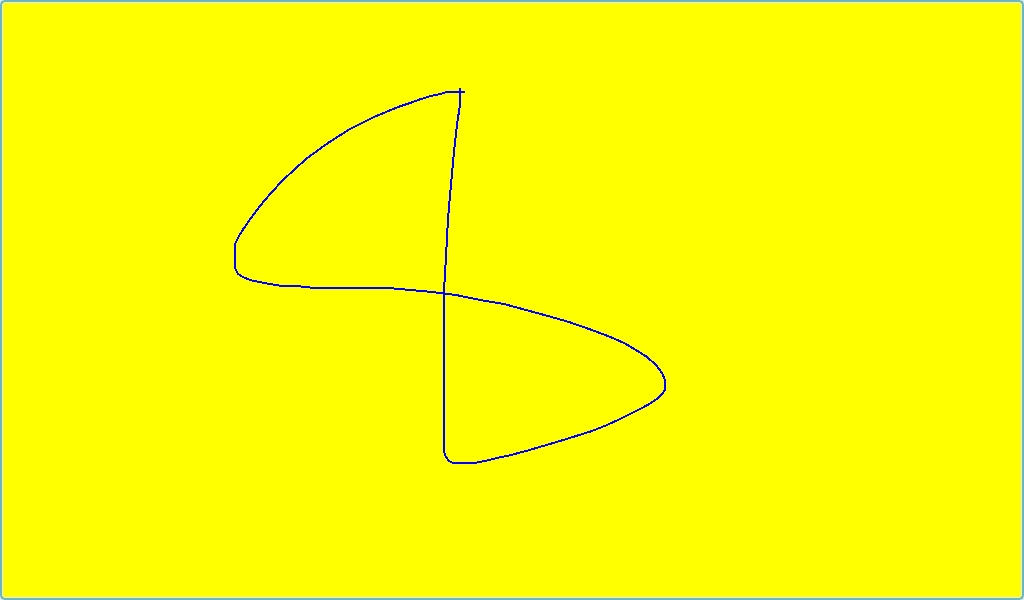

单击黄色矩形框，界面会进入全屏模式，这时我们可以任意书写来测试触摸屏了，测试示例图片如下：
使用QT_demo测试网络

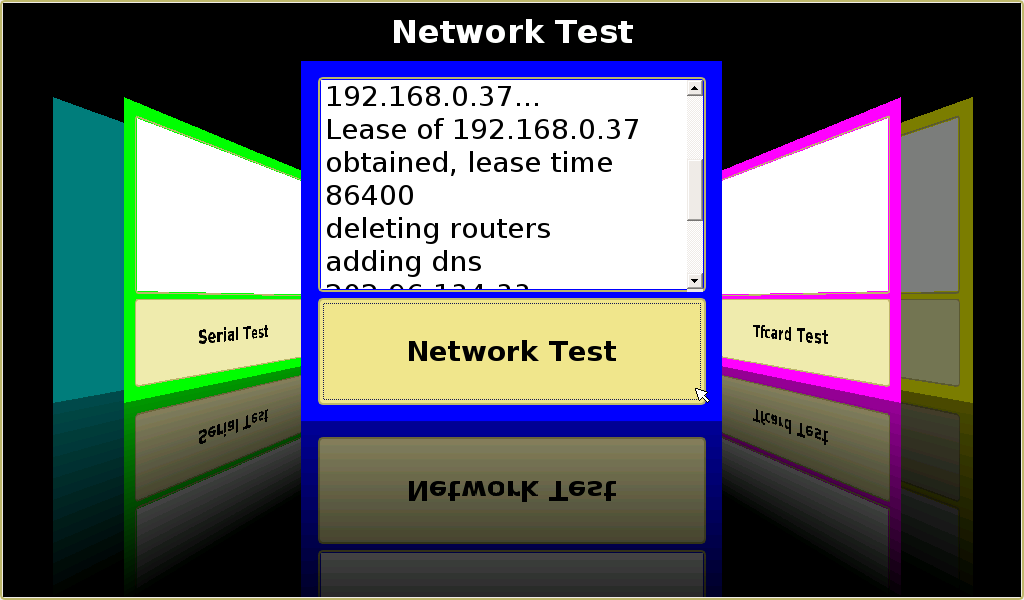

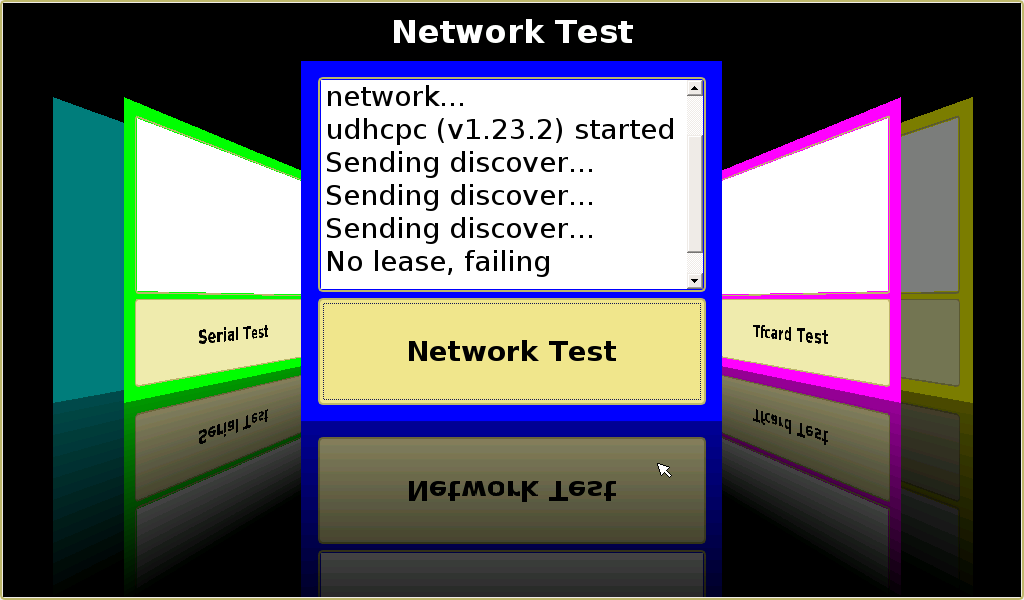

将网线连接开发板的有线以太网接口，点击界面中的Network Test按钮，如果网络已经连通，则会添加DNS，如果没有连通，则会提示相应错误，如下图所示：
连接网线后测试时，会有如下提示：
使用QT_demo测试TF卡

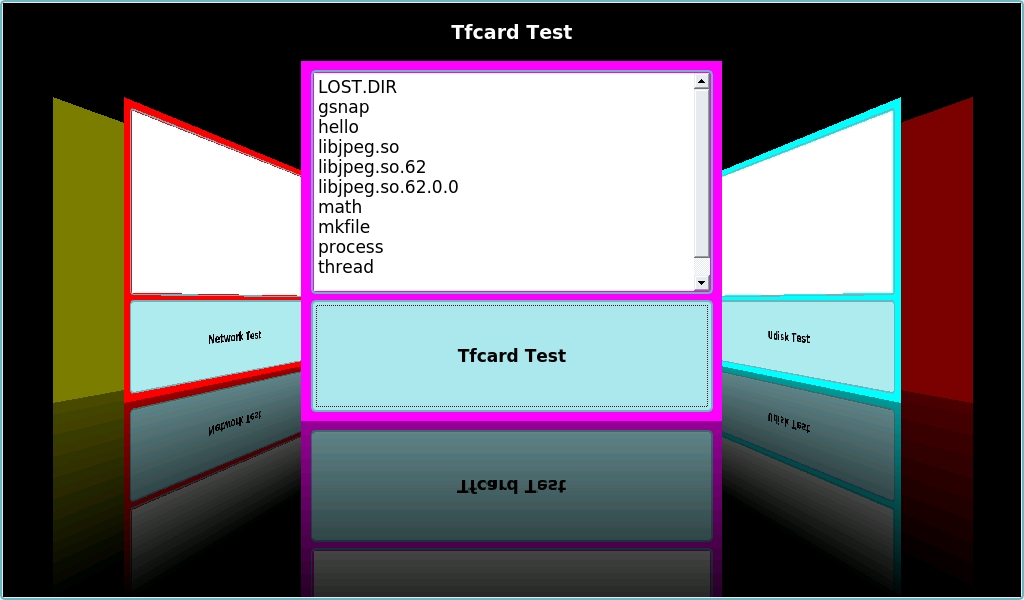

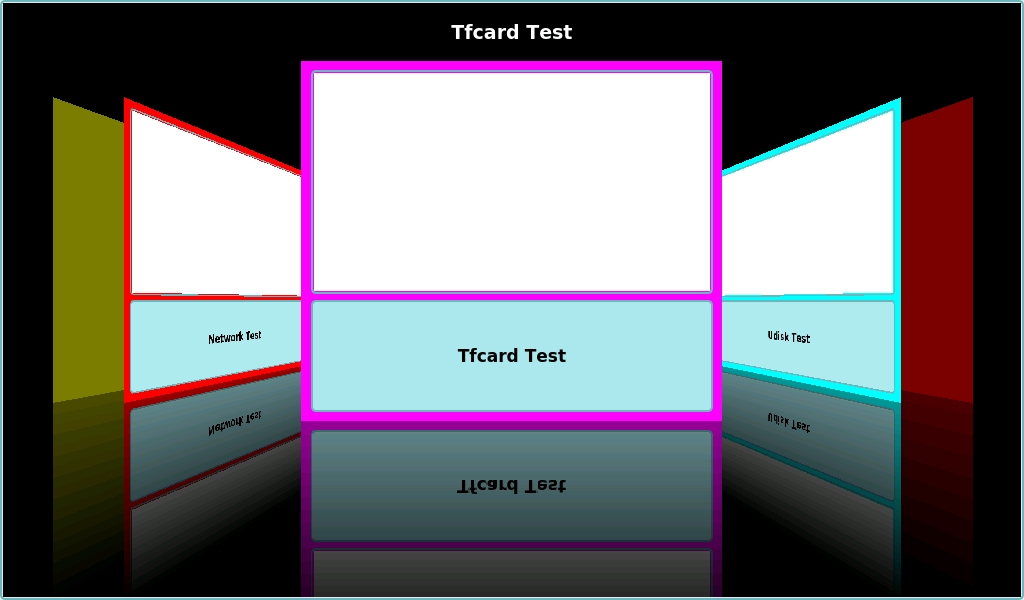

将SD卡插入开发板的SD卡槽，点击Tfcard Test，界面上会列出SD卡中的内容。

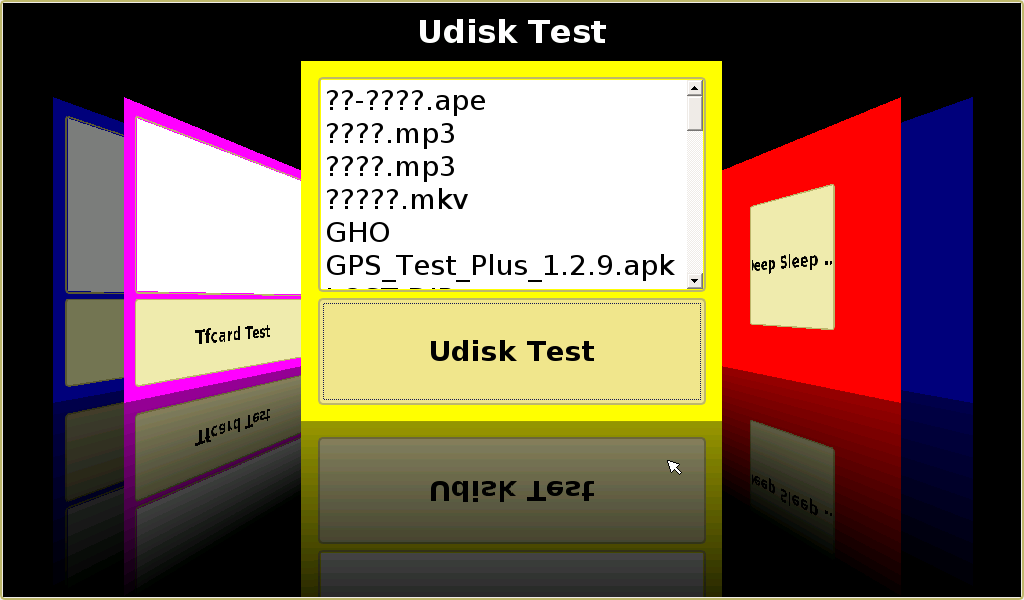

使用QT_demo测试重启

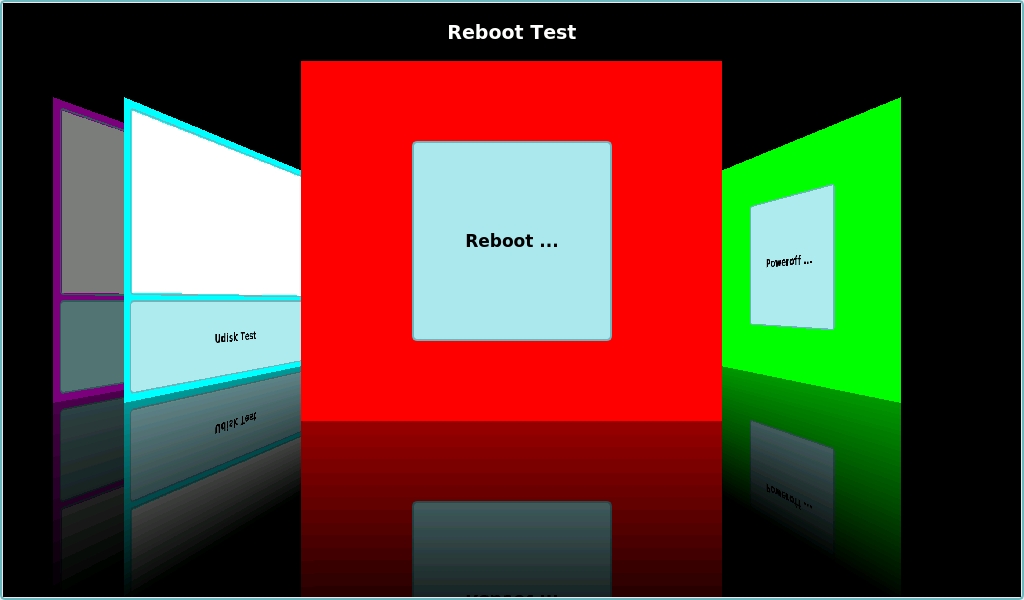

点击Reboot按钮，开发板将重启。

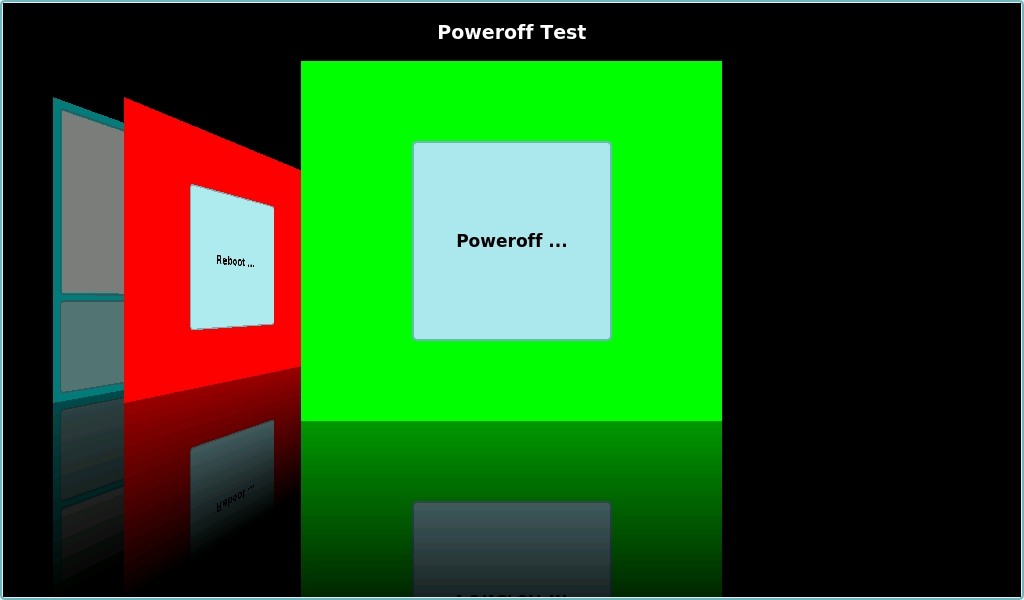

使用QT_demo测试关机
点击Poweroff按钮，开发板将会关机。
linux底层开发示例
播放mp3
注：linux系统缺省登录账户为root，密码：123456
将存放有mp3文件的TF卡插到开发板的任意卡槽，使用如下命令挂载TF卡：
<nowiki> cd / mkdir sdcard mount /dev/mmcblk1p1 /sdcard cd sdcard
使用如下命令播放：
./mplayer *.avi
./mplayer *.mp3
连接串口后，可以通过PC键盘的0或9调节音量。也可以使用madplayer播放音乐。
在后台运行程序
在上一节中给出了播放音乐的示例，但是这时候mplayer已经占据了终端控制台，在音乐播放完之前，我们无法再使用终端控制台了。又比如我们开发一款产品时，就需要在启动文件系统后运行一个应用程序，如果运行了一个程序，终端控制台就被占用了，那将极大的限制我们的功能。为止，我们可以将程序放在后台运行。使用方法很简单，我们只需在执行的指令后面添加一个”&”即可。如播放音乐时使用如下命令：
./mplayer *.mp3 &
中止程序的运行
中止程序的运行有多种方式，最直接的方式就是直接按ctrl+c。如前面我们正在播放一段音频文件，我们可以按ctrl+c退出程序。但是如果程序在后台运行，那么我们按ctrl+c就不管用了。这时我们可以使用kill命令。
kill+===PID===
kill+===文件名===
屏幕抓图
本文档中的各个图片，都是采用gsnap这个工具进行抓图的。进入QT图形界面后，我们能在LCD上看到丰富多彩的人机交互界面。通过gsnap可以抓取到图形界面精彩的瞬间。在控制台终端输入如下命令：
gsnap test_pic.jpg /dev/fb0
这时在当前目录将会保存test_pic.jpg图像文件。详细的gsnap移植步骤在后面会有详细描述。
挂载TF卡

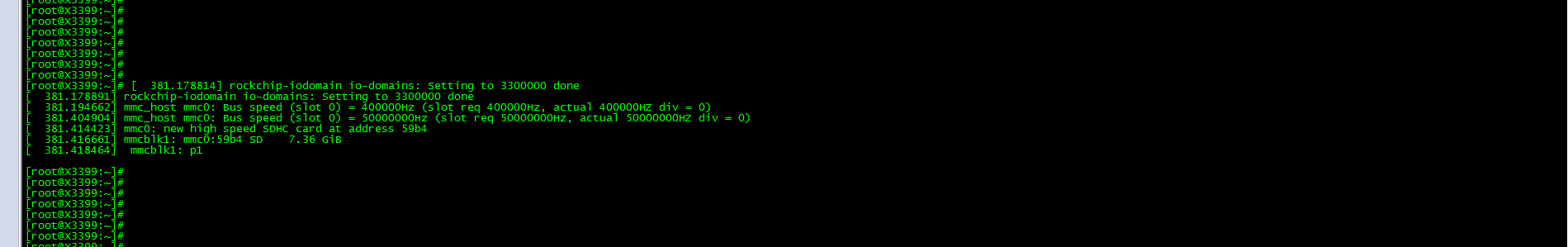

进入QT图形界面后，在命令终端会有控制台出现，这时可以通过控制台查看文件系统的内容。将TF卡插到开发板的任意卡槽，串口终端会有如下提示：
这时在文件系统的/dev目录将会自动生成一个名叫mmcblk1p1的块设备文件。它就是对应的TF卡的设备文件，使用如下命令挂载TF卡到/sdcard目录：
mkdir /sdcard
mount /dev/mmcblk1p1 /sdcard
查看/scard目录下的内容，即是我们TF卡中的内容，如下图所示：
挂载U盘

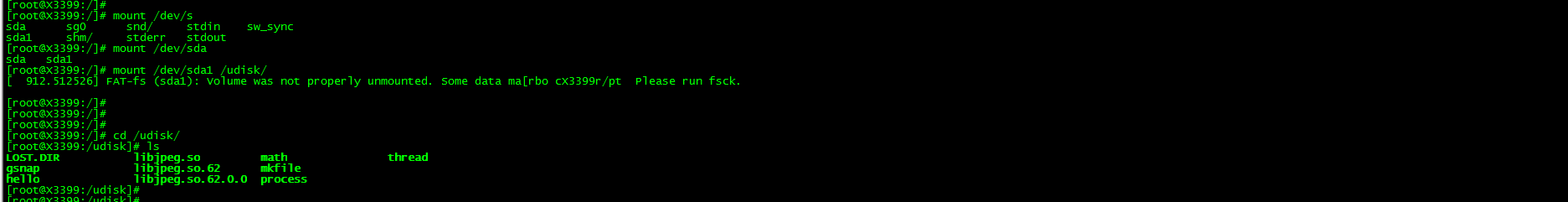

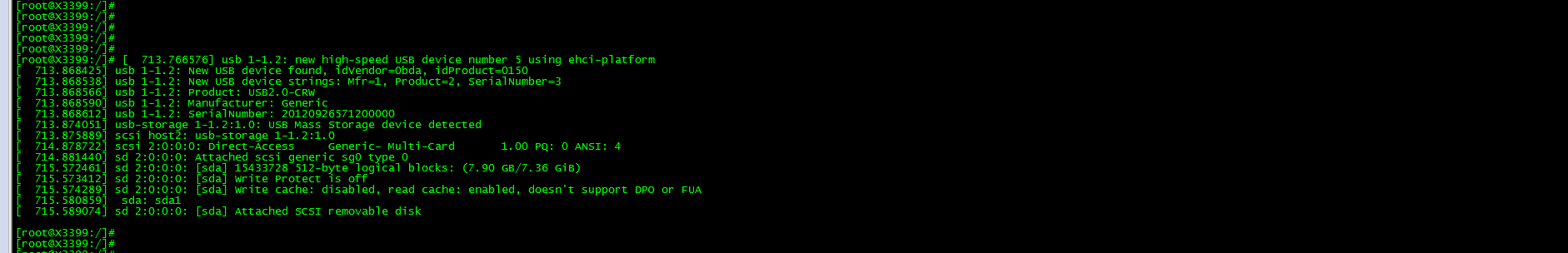

进入QT图形界面后，在命令终端会有控制台出现，这时可以通过控制台查看文件系统的内容。插入U盘后，串口终端会有如下提示：
这时在文件系统的/dev目录将会自动生成一个名叫sda4的块设备文件。它就是对应的U盘设备文件，使用如下命令挂载U盘到/udisk目录：
mkdir /udisk
mount /dev/sda4 /udisk
查看/udisk目录下的内容，即是我们U盘中的内容，如下图所示：
保存系统时钟
Linux可以使用date指令更改时间日期。例如：
date -s 201607211433 设置为2016年7月21日14：33分
hwclock -w 把刚设置的时间存入RTC寄存器
hwclock -s 恢复linux系统时钟为RTC寄存器值，一般将该指令放在rcS中开机自动执行。
掉电保存数据到flash
由于本系统采用了ext4文件系统，因此可以很方便的保存数据，确保掉电后数据不丢失。如我们从U盘中拷备一首歌曲到/root目录：
cp /udisk/muyangqu.mp3 /
重启开发板，我们发现在root目录仍然存在刚才拷备的这首歌曲，说明掉电后数据并没有丢失。
设置开机自动运行程序
借助启动脚本可以设置各种程序开机后自动运行，这点很类似于WINDOWS的Autobat自动批处理文件。启动脚本位于/etc/init.d/rcS中，我们可以将自己想要开机运行的程序或是开机执行的指令放在rcS里面。比如我们想制作一个简单的开机音乐，我们就完全可以在rcS中添加如下语句：
./mplayer start.mp3 &
这时，开机后就会播放名叫start.mp3的音乐了。注意start.mp3需要在当前执行指令所在目录。
查看开发板内存信息

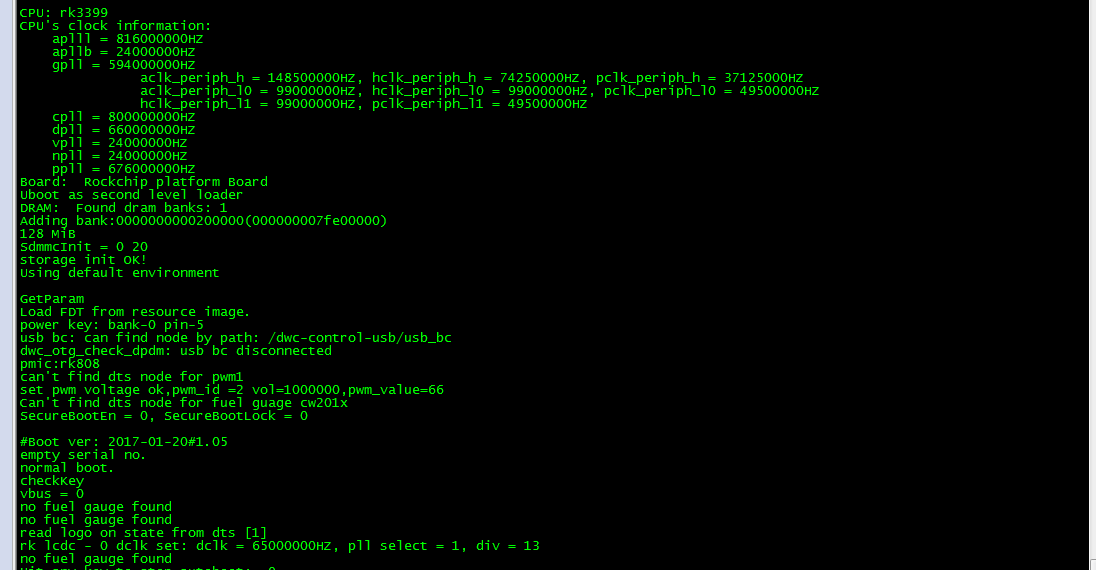

X3399开发板默认配置2GB LPDDR3 SDRAM，在uboot启动时，打印信息上会给出RAM大小信息：

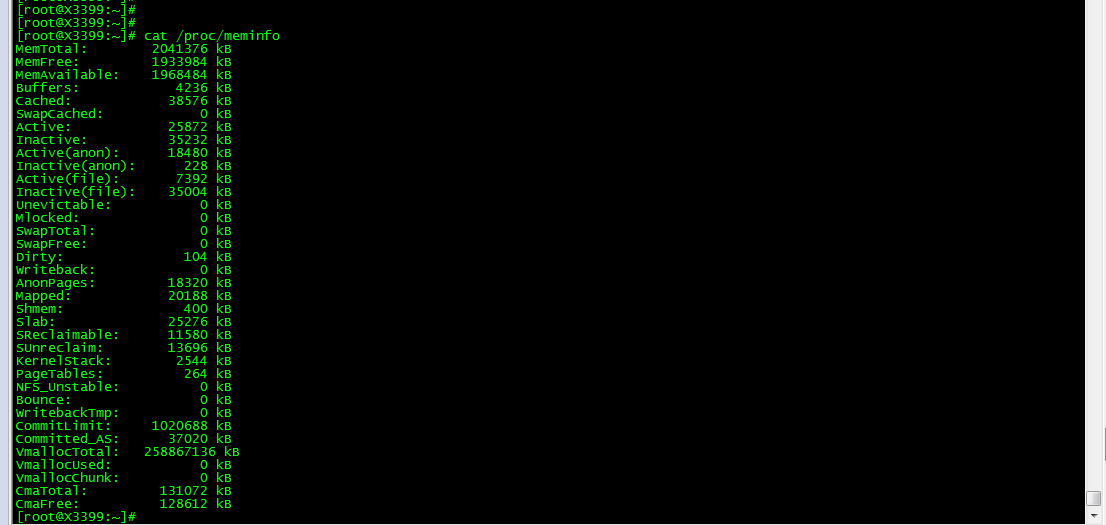

在进入文件系统后，可以通过cat命令查询Linux系统分配到的SDRAM大小。执行如下命令：
cat /proc/meminfo
linux应用开发示例
本手册给出的所有应用程序全部在九鼎创展x3399开发板上运行，这里仅给出了一些比较基础，常用的应用程序，旨在为用户打开Linux世界奇妙的大门，用户定能举一反三，编写出属于自己的更加丰富完美的程序。
声明：以下所有应用程序全部为九鼎创展科技有限公司原创作品，所有内容全经我们严格测试，建议用户按照下面步骤动手编译一遍，以增强自己的理解，不推荐直接使用我们提供好的文件。另外，敬请商业人士勿侵犯版权。
Hello World
第一步：生成可执行文件

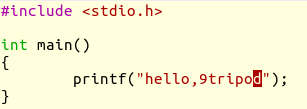

在x3399_marshmallow目录新建app-ex目录，在app-ex目录新建hello目录，然后在hello目录下新建hello.c和makefile两个文件：
vim hello.c
这是一个最基础的应用程序，如果我们声明了交叉编译工具（export PATH=/home/lixu/projects/3399/x3399_marshmallow/buildroot/output/host/opt/ext-toolchain/bin$PATH）(这里我们用到buildroot中的交叉编译工具)，可以直接敲入命令进行编译（由于开发板环境缺少c库，编译时需要加上-static静态编译）：
arm-linux-gcc-4.4.3 -o hello hello.c -static
说明：由于开发板文件系统缺少标准函数库，编译时加上-static选项；使用的编译器为aarch64-linux-gnu-gcc。
编译完成后，在当前目录会生成hello可执行文件，我们可以使用file命令查询执行文件是否为ARM体系文件：
第二步：将可执行文件下载到开发板运行
比较常用的方式有以下四种：
- 通过串口和sz/rz工具
- 复制到存储媒介，如SD卡，U盘等
- 通过NFS挂载文件系统，这时不用将可执行文件拷备到开发板了，推荐调试使用这种方式！
- 通过ftp传输
这里介绍第二种方法，以TF卡为例，其他方法请读者自行尝试。
将生成的hello文件拷备到TF卡，再将TF卡插入开发板的TF卡接口，将TF卡mount到/mnt目录：
cd /
mount /dev/mmcblk1p1 /mnt
进入mnt目录，可以看到刚才拷贝的hello文件了：

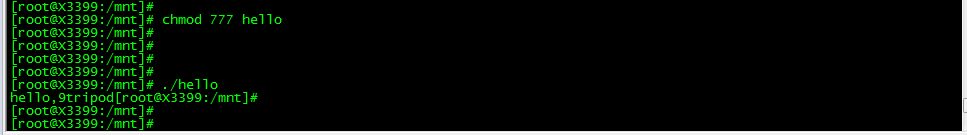

运行hello：
./hello
打印信息如下：
表明，程序已经成功运行。
前面编译文件我们需要通过手敲命令执行，我们可以通过编写makefile来代替手敲的动作。
在hello目录下新建makefile文件：vim makefile
hello
aarch64-linux-gnu-gcc –o hello hello.c –static
clean
rm –f hello *.o
直接在hello目录下敲make就可以生成hello文件。运行的效果和前面的完全相同。
数学函数库调用
建立程序编译路径：
<nowiki> mkdir math cd math vim math.c
编辑如下内容：
<nowiki>include <stdio.h>
include <stdlib.h>
include <math.h>
int main(void)
{
double a=9.0;
printf("sqrt(%f)=%f\n",a,sqrt(a));
return 0;
}
编辑makefile文件，内容如下：
<nowiki>
OBJS=math.o
LDFLAGS = -lm -static
CC = yourtoolchainpath/bin/aarch64-linux-gnu-gcc
math${OBJS}
${CC} -o $@ $^ $(LDFLAGS)
clean
rm -f math *.o
执行make，将生成的可执行文件math下载到开发板上运行，如下图所示：
多线程编程示例
建立程序编译路径：
<nowiki> mkdir thread cd thread vim thread.c
编辑如下内容：
<nowiki>include<stddef.h>
include<stdio.h>
include<unistd.h>
include"pthread.h"
void function1(void);
void function2(void);
int func_flag=0;
pthread_mutex_t mutex;
main()
{
pthread_t reader;
pthread_mutex_init(&mutex,NULL);
pthread_create(&reader,NULL,(void*)&function1,NULL);
function2();
}
void function2(void)
{
while(1)
{
pthread_mutex_lock(&mutex);
if(func_flag==0)
{
printf("excute function2.\n");
func_flag=1;
}
pthread_mutex_unlock(&mutex);
}
}
void function1(void)
{
while(1)
{
pthread_mutex_lock(&mutex);
if(func_flag==1)
{
printf("excute function1.\n");
func_flag=0;
}
pthread_mutex_unlock(&mutex);
}
}
编辑makefile文件，内容如下：
<nowiki>
OBJS=thread.o
LDFLAGS = -lpthread -static
CC = yourtoolchainpath/bin/aarch64-linux-gnu-gcc
thread${OBJS}
${CC} -o $@ $^ $(LDFLAGS)
clean
rm -f thread *.o

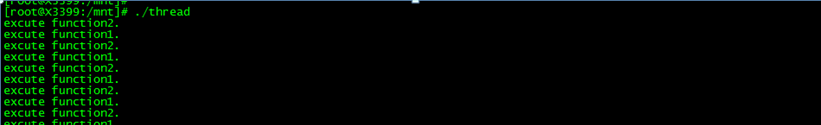

执行make，将生成的可执行文件thread下载到开发板上运行，如下图所示：
多进程编程示例
在Linux下通用调用fork函数创建新的进程。调用fork时，系统将产生一个与当前进程相同的进程。它与原有的进程具有相同的数据，连接关系和在程序同一处执行时的连续性。通常将原有的进程叫父进程，新创建的进程叫子进程。
fork调用将分两次返回，从父子进程返回。进程创建语法如下：
<nowiki>include <unistd.h> pid_t pid; pid = fork();
如果pid返回0，表示说明从子进程返回，否则从父进程返回，此时返回的是进程的ID号。我们可以通过getpid()函数来获得进程的ID号。
首先建立程序编译目录：
<nowiki> mkdir process cd process vim process.c
编辑如下内容：
<nowiki>include<stdio.h>
include<unistd.h>
include<sys/types.h>
main()
{
pid_t pid;
pid=fork();
if (pid<0)
{
printf("fork is error!\n");
return 1;
}
else if (pid == 0)
{
while (1)
{
printf("the child process is running now.pid=%d\n",getpid());
sleep(1);//linux延时函数,延时1秒
}
}
else
{
while (1)
{
printf("the perent process is running now.pid=%d\n",getpid());
sleep(1);
}
}
return 0;
}
编辑makefile文件，内容如下：
<nowiki>
OBJS=process.o
LDFLAGS = -lpthread -static
CC = yourtoolchainpath/bin/aarch64-linux-gnu-gcc
process${OBJS}
${CC} -o $@ $^ $(LDFLAGS)
clean
rm -f process *.o

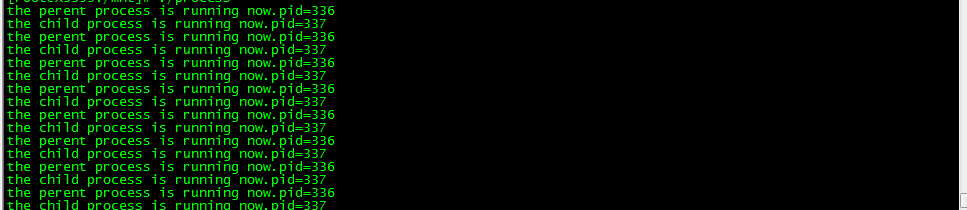

执行make编译，将生成的可执行文件下载到开发板运行，仔细观察串口监控信息：
makefile编程示例
在上面的很多测试程序实例中，我们都编写了一些简单的makefile文件。下面我们介绍makefile的基本的语法。
makefile就好比批处理文件，里面写了一系列集合，当运行make编译时，便会按makefile提供的命令及顺序完成编译。
这里我们给出三个文件：main.c，func.c，func.h。主程序在main.c中，在main.c中程序会调用func.c中的函数，func.c中的函数又会用到func.h中定义的变量。
main.c文件内容如下：
<nowiki>include "func.h"
extern int fd;
int main(int argc,char **argv)
{
fd = open(DEVICE_NAME,0);//打开设备
if(fd == -1)
{
printf("open device %s error \n",DEVICE_NAME);
return 0;
}
else
{
printf("open device %s ok! \n",DEVICE_NAME);
}
while(1)
{
glint_led();
}
close(fd);
return 0;
}
该文件会调用glint_led ()函数，这个函数在func.c中。func.c的内容如下：
<nowiki>include "func.h"
void glint_led(void)
{
ioctl(fd,LED_ON);
sleep(1);
ioctl(fd,LED_OFF);
sleep(1);
}
这里仅仅是一个读取按键的函数，供main函数调用。该函数需要用到了一些变量，另外还需要一些头文件支持，这些都存放在func.h中，其内容如下：
<nowiki>include <stdio.h> include <stdlib.h> include <unistd.h> include <sys/ioctl.h> define DEVICE_NAME "/dev/vib" define LED_ON 0x11 define LED_OFF 0x22 int fd;
很明显，这是基于LED测试程序，人为的分成的三个文件。我们的目的不在于分离代码，而在于学习makefile的编写方法。
当不使用makefile时，我们使用如下指令编译：
aarch64-linux-gnu-gcc-gcc -o mkfile main.c func.c
编译完成后，将会生成可执行文件mkfile。将它下载到开发板上运行，和前面的按键测试完全相同。现在我们尝试编写第一个属于自己的makefile
<nowiki>
mkfilemain.o func.o
aarch64-linux-gnu-gcc -o mkfilemain.o func.o
main.omain.c
aarch64-linux-gnu-gcc -c main.c -o main.o
func.ofunc.c func.h
aarch64-linux-gnu-gcc -c func.c -o func.o
clean
rm -f mkfile *.o
执行make后，编译器会依次编译main.c和func.c文件，生成main.o和func.o文件，最后将这两个.o文件打包到可执行文件mkfile中。这时将mkfile文件下载到开发板运行，效果和前面的是一样的。我们可以执行make clean指令清除生成的.o文件和可执行文件。
makefile具有很强大的推理功能，我们完全可以简化上面的代码。优化后的代码如下：
<nowiki>
OBJS=main.o func.o
CC= aarch64-linux-gnu-gcc
mkfile${OBJS}
${CC} -o $@ $^
main.o
func.ofunc.h
clean
rm -f mkfile *.o
可见，这次比上面的完整版要简化多了。前面通过变量OBJS定义了要编译的源文件，变量CC给出了交叉编译工具。$@ 表示目标文件的全称，即mkfile，$^表示所有被依赖的文件，并以空格分开，即main.o func.o。后面的clean为清除指令，执行make clean后会执行 clean后面的指令。需要注意的是，rm指令后面千万不要使用$@符号来表征我们要删除的目标文件，因为这时候$@已经不再表示mkfile了，而表示clean。同样，使用make指令编译，一样能够生成我们需要的目录文件mkfile。
上面的makefile使用了变量以及预定义变量。第一句即定义了变量OBJS，将它赋值为main.o func.o，第二句定义了变量CC，将它赋值为一个交叉编译工具定义。引用变量时，通过${*}表示，这里*表示前面定义的变量。
上面使用了$@和$^两个预定义变量，GNU make主要有以下七种预定义变量：
|
|
不包含扩展名的目标文件名称 |
|
|
所有的依赖文件，以空格分开，以出现的先后为序，可能包含重复的依赖文件 |
|
|
第一个依赖文件的名称 |
|
|
所有的依赖文件，以空格分开，这些依赖文件的修改日期比目标的创建日期晚 |
|
|
目标的完整名称 |
|
|
所有的依赖文件，以空格分开，不包含重复的依赖文件 |
|
|
如果目标是归档成员，则该变量表示目标的归档成员名称。例如，如果目标名称为mytarget.so(image.o)，则$@ 为mytarget.so，而$% 为image.o。 |
对比以上几种编译方式，我们不然发现，其实最简的还是第一种，因为它就一句话就搞定了。那么在makefile中，我们是否也可以精简到只有一句话呢？答案是肯定的。我们继续利用makefile强大的推理功能进行简化，得到如下makefile代码：
<nowiki>
OBJS=main.o func.o
CC= aarch64-linux-gnu-gcc
mkfile${OBJS}
===${CC} -o $@ $^===
clean
rm -f mkfile *.o
这次，makefile真正编译的代码，就只有上面红色部分一条指令了。和前面比较，不难发现，单独对main.c和func.c两个文件编译的指令已经去掉了。前面我们提到，makefile具有强大的推理功能，我们在生成目标文件mkfile时，makefile会推理出它需要main.c和func.c两个文件，因此它首先就会去编译这两个文件，最后再执行目标文件的生成。因此我们完全可以将它们省去。
这里只是makefile的一点基础，读者可以借助于其他书籍对makefile作更深一层的了解。
mplayer移植
有两种移植mplayer，第一种方法就是直接下载mplayer源码包，手动配置编译环境，再通过交叉编译环境编译。该方法比较传统，我们有更方便的方法，直接在buildroot中选中mplayer，再make即可，buildroot会自动下载mplayer源码包，自动配置编译环境并编译。
在buildroot的menuconfig配置选项中，进入Target packages-> Audio and video applications选项，选中mplayer，如下图所示：
保存退出，在buildroot下直接make，生成文件系统后更新到开发板，mplayer就打包进文件系统了。
madplayer移植
madplayer的移植方法和mplayer的移植方法完全雷同，直接在buildroot中选中madplayer的选项，再make即可。
屏幕抓图工具gsnap移植
屏幕抓图的方法有多种，有不少爱好者自己动手写抓图小程序。这里我们使用JPEG库来处理。具体用到了jpegsrc.v6b.tar.gz和gsnap.tar.gz两个源码包（这2个压缩包请读者自己到网络上面下载）。
一：安装libjpeg
解压jpeg库源码包，进入根目录：
tar zxf jpegsrc.v6b.tar.gz
cd jpeg-6b
二：配置编译环境：
<nowiki> ./configure --prefix=/home/lixu/projects/3399/x3399_marshmallow/buildroot/output/host/opt/ext-toolchain --exec-prefix=/home/lixu/projects/3399/x3399_marshmallow/buildroot/output/host/opt/ext-toolchain --target=arm-linux --enable-shared --enable-static CC=/home/lixu/projects/3399/x3399_marshmallow/buildroot/output/host/opt/ext-toolchain/bin/aarch64-linux-gnu-gcc AR=/home/lixu/projects/3399/x3399_marshmallow/buildroot/output/host/opt/ext-toolchain/bin/aarch64-linux-gnu-ar rc AR2=/home/lixu/projects/3399/x3399_marshmallow/buildroot/output/host/opt/ext-toolchain/bin/aarch64-linux-gnu-ranlib
三：配置好之后，make编译，如果提示缺少libtool文件：
下载libtool-2.2.6a.tar.gz,解压编译获得libtool工具。
再make clean,重复之前的第二步：配置编译环境。
四：在x3399_marshmallow/buildroot/output/host/opt/ext-toolchain下建立man/man1目录：
cd x3399_marshmallow/buildroot/output/host/opt/ext-toolchain
mkdir -p man/man1
五：编译，安装
make
make install
这时，在x3399_marshmallow/buildroot/output/host/opt/ext-toolchain/man/man1目录下将会生成以下文件：
cjpeg.1 djpeg.1 jpegtran.1 rdjpgcom.1 wrjpgcom.1
在x3399_marshmallow/buildroot/output/host/opt/ext-toolchain/lib目录下生成以下文件：
libjpeg.a libjpeg.la libjpeg.so libjpeg.so.62 libjpeg.so.62.0.0
六：解压gsnap
tar zxf gsnap.tar.gz
cd gsnap
七：修改makefile
<nowiki>
all
/home/lixu/projects/3399/x3399_marshmallow/buildroot/output/host/opt/ext-toolchain/bin/aarch64-linux-gnu-gcc -g gsnap.c -ljpeg -o gsnap –static
clean
rm -f gsnap
八：编译，得到可执行文件gsnap
make
九：将jpeg库文件复制到文件系统的lib目录，注意保持文件的链接属性
cp -a libjpeg.s* “文件系统路径”/lib
十：将可执行文件gsnap复制到文件系统的sbin目录
cp gsnap “文件系统路径”/sbin
十一：重新制作文件系统，下载到开发板上，使用如下命令即可截获图形界面：
gsnap 1.jpg /dev/fb0
同样可以将图片保持为bmp,png等其他格式。
